resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

Precios progresivos - resorte de torsión T-19466L

Cantidad Precio unidad [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

resorte de torsión Comprar

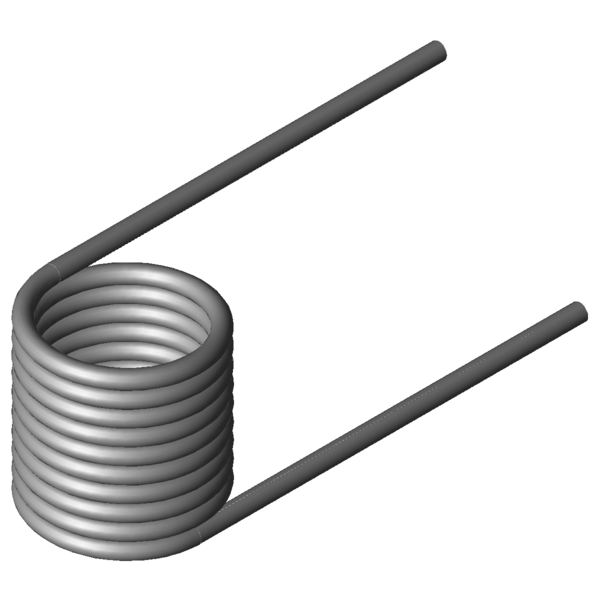

Imagen del producto resorte de torsión T-19466L
Imagen del producto resorte de torsión T-19466L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19466L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 180 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 3,6 mm Diámetro del hilo
Di 27,4 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 37,8 mm Longitud libre
Ls 85 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1083,7 Nmm (+/-) Tolerance maximum torque
Mn 4326,15 Nmm Momento máximo del muelle
alphan 150,41 grados Rotación máxima del muelle
nt 9,5 Unidades Número de espiras
Ddmax 24,6 mm Diámetro de árbol máximo admisible
Ddmin 21,9 mm Diametro della spina minore possibile
Ditol 0,62 mm (+/-) tolerance of inner coil diameter
Gew 87,8737 g Peso del artículo
PG M - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19466L

Formulario de consulta resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

Formulario de consulta resorte de torsión T-19466L

Resortes de torsión similares para resorte de torsión T-19466L: Acero inoxidable Ø 3,6 x 27,4 x 85 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-19266L 22,5 26,25 1558,44 187,94 1.4310 53,5 | 73,7 | 58,0 | 28,8
T-19326L 16 31,5 2459,2 108,73 1.4310 72,7 | 75,0 | 64,6 | 78,6
T-19346L 21 31,5 2533,79 141,5 1.4310 73,2 | 81,1 | 76,3 | 62,3
T-19366L 26 31,5 2582,84 174,18 1.4310 70,6 | 87,2 | 73,0 | 51,6
T-19362L 26 16,5 2582,84 82,51 1.4310 74,4 | 74,0 | 57,3 | 91,9
T-17036L 27 17,6 2964,79 76,16 1.4310 70,5 | 78,0 | 59,6 | 73,9
T-19406L 12,4 37,8 3909,65 70,3 1.4310 67,3 | 81,8 | 68,6 | 51,7
T-19426L 17,4 37,8 4113,81 96,96 1.4310 78,5 | 87,8 | 79,8 | 67,8
T-19446L 22,4 37,8 4240,2 123,72 1.4310 89,3 | 93,9 | 90,1 | 83,9
T-19466L 27,4 37,8 4326,15 150,41 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19506L 17,5 42 5491,74 86,98 1.4310 65,0 | 81,3 | 68,3 | 45,6
T-19526L 22,5 42 5673,53 110,74 1.4310 72,8 | 87,4 | 74,9 | 56,1
T-19522L 22,5 22 5673,53 52,48 1.4310 53,0 | 76,8 | 55,6 | 26,6
T-19546L 27,5 42 5798,12 134,43 1.4310 80,6 | 93,2 | 82,0 | 66,7
T-19542L 27,5 22 5798,12 63,67 1.4310 57,6 | 82,6 | 58,5 | 31,6
T-19566L 32,5 42 5888,83 158,21 1.4310 83,2 | 88,1 | 84,3 | 77,3
T-19562L 32,5 22 5888,83 74,96 1.4310 58,6 | 77,5 | 61,7 | 36,6
T-19741L 20,5 47,25 7210,5 17,43 1.4310 40,3 | 78,3 | 35,8 | 7,0
T-19706L 20,5 24,75 7210,54 39,21 1.4310 44,0 | 73,4 | 43,0 | 15,6
T-19715L 25,5 24,75 7413,47 48,38 1.4310 47,8 | 79,5 | 45,3 | 18,8
T-19746L 25,5 47,25 7413,5 102,13 1.4310 62,4 | 84,4 | 63,1 | 39,6
T-19751L 30,5 47,25 7558,9 121,49 1.4310 66,2 | 83,3 | 69,0 | 46,2
T-19724L 30,5 24,75 7558,94 57,55 1.4310 49,4 | 78,4 | 47,7 | 21,9
T-19737L 35,5 47,25 7668,33 140,86 1.4310 69,0 | 79,1 | 75,0 | 52,8
T-19733L 35,5 24,75 7668,33 66,72 1.4310 49,9 | 74,2 | 50,4 | 25,0
Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202089; resorte de torsión T-19466L

País de origen: DE, German; resorte de torsión T-19466L
