resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19566L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

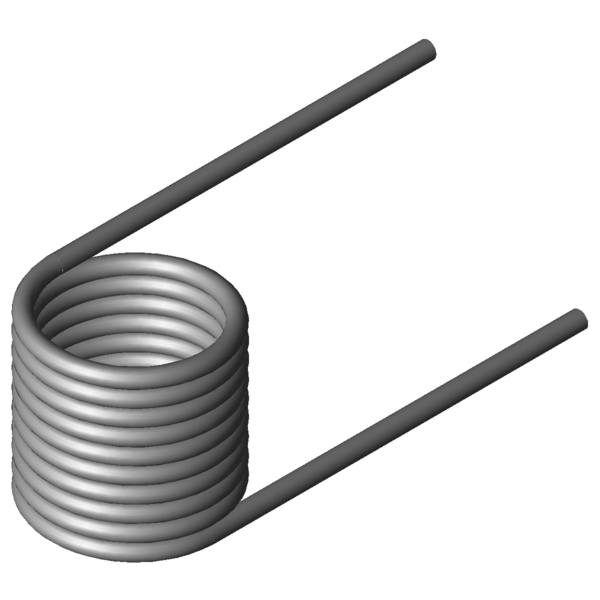

Imagen del producto resorte de torsión T-19566L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19566L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	32,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	42	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	1444,09	Nmm	(+/-) Tolerance maximum torque
Mn	5888,83	Nmm	Momento máximo del muelle
alphan	158,21	grados	Rotación máxima del muelle
nt	9,5	Unidades	Número de espiras
Ddmax	29,2	mm	Diámetro de árbol máximo admisible
Ddmin	26	mm	Diametro della spina minore possibile
Ditol	0,72	mm	(+/-) tolerance of inner coil diameter
Gew	125,7356	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19566L

Formulario de consulta resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19566L

Resortes de torsión similares para resorte de torsión T-19566L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19266L	22,5	26,25	1558,44	187,94	1.4310	47,4 \| 64,7 \| 55,3 \| 22,3
T-19346L	21	31,5	2533,79	141,5	1.4310	62,0 \| 71,5 \| 66,2 \| 48,1
T-19366L	26	31,5	2582,84	174,18	1.4310	61,3 \| 76,7 \| 67,3 \| 39,8
T-19406L	12,4	37,8	3909,65	70,3	1.4310	65,0 \| 72,7 \| 55,4 \| 66,9
T-19426L	17,4	37,8	4113,81	96,96	1.4310	77,0 \| 77,8 \| 65,6 \| 87,7
T-19446L	22,4	37,8	4240,2	123,72	1.4310	83,4 \| 83,0 \| 75,1 \| 92,1
T-19466L	27,4	37,8	4326,15	150,41	1.4310	83,2 \| 88,1 \| 84,3 \| 77,3
T-19462L	27,4	19,8	4326,15	71,27	1.4310	64,8 \| 73,8 \| 59,3 \| 61,3
T-19506L	17,5	42	5491,74	86,98	1.4310	72,6 \| 84,6 \| 74,1 \| 59,0
T-19526L	22,5	42	5673,53	110,74	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19546L	27,5	42	5798,12	134,43	1.4310	91,0 \| 94,9 \| 91,7 \| 86,3
T-19542L	27,5	22	5798,12	63,67	1.4310	63,1 \| 79,0 \| 69,4 \| 40,9
T-19566L	32,5	42	5888,83	158,21	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19741L	20,5	47,25	7210,5	17,43	1.4310	45,2 \| 80,3 \| 46,3 \| 9,0
T-19715L	25,5	24,75	7413,47	48,38	1.4310	51,6 \| 75,4 \| 55,0 \| 24,3
T-19746L	25,5	47,25	7413,5	102,13	1.4310	69,6 \| 85,4 \| 72,0 \| 51,3
T-19751L	30,5	47,25	7558,9	121,49	1.4310	75,9 \| 90,5 \| 77,3 \| 59,8
T-19724L	30,5	24,75	7558,94	57,55	1.4310	55,3 \| 80,6 \| 57,1 \| 28,3
T-19720L	30,5	15,75	7558,94	31,97	1.4310	46,1 \| 73,4 \| 49,1 \| 15,7
T-19737L	35,5	47,25	7668,33	140,86	1.4310	80,4 \| 89,8 \| 82,9 \| 68,4
T-19733L	35,5	24,75	7668,33	66,72	1.4310	57,2 \| 79,8 \| 59,5 \| 32,4
T-19729L	35,5	15,75	7668,33	37,07	1.4310	46,9 \| 72,6 \| 50,1 \| 18,0
T-19811L	20	52,5	9706,06	15,39	1.4310	38,3 \| 73,8 \| 35,2 \| 5,9
T-19825L	28	52,5	10155,28	100,97	1.4310	60,0 \| 82,1 \| 60,9 \| 37,0
T-19821L	28	27,5	10155,28	47,83	1.4310	46,3 \| 77,2 \| 44,1 \| 17,5
T-19840L	36	52,5	10430,68	128,85	1.4310	66,1 \| 83,4 \| 68,9 \| 46,0
T-19836L	36	27,5	10430,68	61,03	1.4310	49,3 \| 78,6 \| 47,5 \| 21,8
T-19832L	36	17,5	10430,68	33,91	1.4310	40,6 \| 70,6 \| 38,9 \| 12,1

Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202089; resorte de torsión T-19566L

País de origen: DE, German; resorte de torsión T-19566L
