resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

Precios progresivos - resorte de torsión T-19561L

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

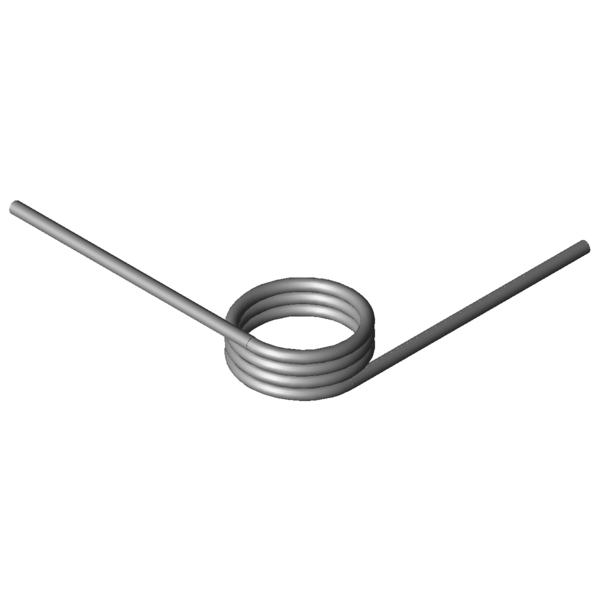

Imagen del producto resorte de torsión T-19561L
Imagen del producto resorte de torsión T-19561L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19561L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 90 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 32,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 17 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1868,09 Nmm (+/-) Tolerance maximum torque
Mn 5888,83 Nmm Momento máximo del muelle
alphan 54,1 grados Rotación máxima del muelle
nt 3,25 Unidades Número de espiras
Ddmax 29,2 mm Diámetro de árbol máximo admisible
Ddmin 26 mm Diametro della spina minore possibile
Ditol 0,72 mm (+/-) tolerance of inner coil diameter
Gew 54,7501 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19561L

Formulario de consulta resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

Formulario de consulta resorte de torsión T-19561L

Resortes de torsión similares para resorte de torsión T-19561L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 90°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-19184L 23 12,5 853,09 138,72 1.4310 32,4 | 64,8 | 26,7 | 5,6
T-16839L 23,5 20,81 1115,14 183,22 1.4310 33,3 | 70,1 | 24,2 | 5,6
T-16935L 24 11,9 2052,94 57,66 1.4310 56,1 | 71,3 | 64,3 | 32,7
T-19341L 21 12,75 2533,79 48,42 1.4310 41,4 | 71,7 | 38,9 | 13,5
T-19361L 26 12,75 2582,84 59,62 1.4310 61,3 | 76,7 | 67,3 | 39,8
T-17025L 22 13,6 2909,76 45,05 1.4310 44,1 | 73,0 | 42,7 | 16,6
T-17035L 27 13,6 2964,79 55,01 1.4310 68,3 | 81,0 | 74,3 | 49,5
T-17031L 27 10,4 2964,79 38,08 1.4310 68,9 | 74,8 | 60,4 | 71,5
T-19421L 17,4 15,3 4113,81 33,15 1.4310 56,0 | 77,0 | 58,9 | 32,0
T-19441L 22,4 15,3 4240,2 42,34 1.4310 51,6 | 77,8 | 51,4 | 25,8
T-19461L 27,4 15,3 4326,15 51,43 1.4310 83,2 | 88,1 | 84,3 | 77,3
T-19501L 17,5 17 5491,74 29,73 1.4310 66,8 | 82,5 | 70,4 | 47,6
T-19521L 22,5 17 5673,53 37,91 1.4310 61,2 | 83,0 | 62,2 | 38,6
T-19561L 32,5 17 5888,83 54,1 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19541L 27,5 17 5960,44 46,01 1.4310 90,3 | 94,9 | 91,9 | 84,0
T-19705L 20,5 19,13 7210,54 28,32 1.4310 79,8 | 92,5 | 81,3 | 65,6
T-19701L 20,5 14,63 7210,54 19,61 1.4310 85,5 | 85,5 | 76,3 | 94,7
T-19714L 25,5 19,13 7413,47 34,94 1.4310 71,6 | 86,2 | 74,0 | 54,7
T-19710L 25,5 14,63 7413,47 24,19 1.4310 60,7 | 84,5 | 62,1 | 35,5
T-19723L 30,5 19,13 7558,94 41,56 1.4310 75,9 | 90,5 | 77,4 | 59,8
T-19719L 30,5 14,63 7558,94 28,77 1.4310 65,5 | 89,6 | 65,5 | 41,4
T-19732L 35,5 19,13 7668,33 48,19 1.4310 80,4 | 89,8 | 82,9 | 68,4
T-19728L 35,5 14,63 7668,33 33,36 1.4310 68,5 | 88,8 | 69,2 | 47,4
T-19802L 20 16,25 9706,06 17,32 1.4310 48,3 | 79,0 | 46,3 | 19,4
T-19806L 20 21,25 9706,06 25,01 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19816L 28 16,25 10155,28 23,91 1.4310 54,7 | 87,2 | 51,1 | 25,6
T-19820L 28 21,25 10155,28 34,54 1.4310 83,4 | 90,5 | 84,0 | 75,8
T-19831L 36 16,25 10430,68 30,52 1.4310 59,0 | 88,6 | 56,4 | 31,8
T-19835L 36 21,25 10430,68 44,08 1.4310 66,1 | 83,4 | 69,0 | 46,0
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202089; resorte de torsión T-19561L

País de origen: DE, German; resorte de torsión T-19561L
