resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

Precios progresivos - resorte de torsión T-19719L

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

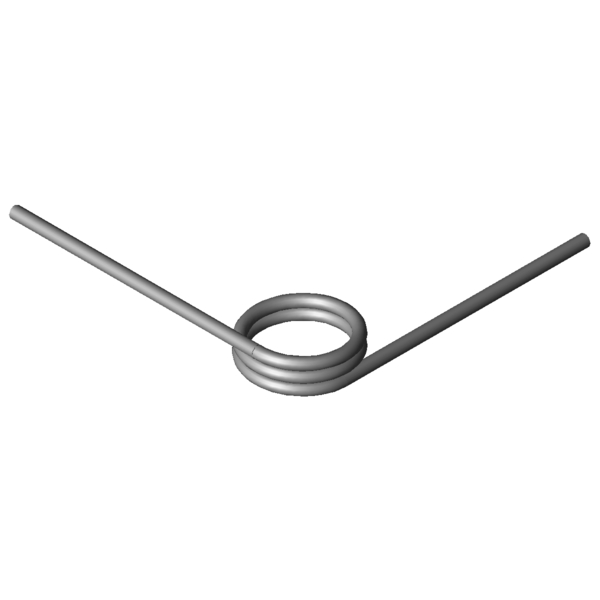

Imagen del producto resorte de torsión T-19719L
Imagen del producto resorte de torsión T-19719L
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19719L

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Izquierda - Bobinado a izquierda o derecha
Posición de la rama sin carga 90 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4,5 mm Diámetro del hilo
Di 30,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 14,63 mm Longitud libre
Ls 100 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 3146,82 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Momento máximo del muelle
alphan 28,77 grados Rotación máxima del muelle
nt 2,25 Unidades Número de espiras
Ddmax 26,9 mm Diámetro de árbol máximo admisible
Ddmin 19 mm Diametro della spina minore possibile
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 56,0979 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19719L

Formulario de consulta resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

Formulario de consulta resorte de torsión T-19719L

Resortes de torsión similares para resorte de torsión T-19719L: Acero inoxidable Ø 4,5 x 30,5 x 100 mm / 90°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-17015L 17 13,6 2827,78 35,09 1.4310 54,5 | 73,3 | 59,7 | 30,7
T-17025L 22 13,6 2909,76 45,05 1.4310 51,5 | 78,7 | 51,2 | 24,6
T-17021L 22 10,4 2909,76 31,19 1.4310 57,4 | 71,4 | 65,4 | 35,5
T-17035L 27 13,6 2964,79 55,01 1.4310 50,2 | 84,2 | 45,8 | 20,5
T-17031L 27 10,4 2964,79 38,08 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19421L 17,4 15,3 4113,81 33,15 1.4310 65,1 | 77,6 | 70,6 | 47,2
T-19441L 22,4 15,3 4240,2 42,34 1.4310 61,1 | 83,0 | 62,0 | 38,1
T-19461L 27,4 15,3 4326,15 51,43 1.4310 59,0 | 88,5 | 56,6 | 32,0
T-19521L 22,5 17 5673,53 37,91 1.4310 71,8 | 82,9 | 75,5 | 57,0
T-19561L 32,5 17 5888,83 54,1 1.4310 65,5 | 89,6 | 65,5 | 41,4
T-19541L 27,5 17 5960,44 46,01 1.4310 69,5 | 88,4 | 70,7 | 49,3
T-19701L 20,5 14,63 7210,54 19,61 1.4310 80,8 | 89,1 | 81,8 | 71,5
T-19710L 25,5 14,63 7413,47 24,19 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19714L 25,5 19,13 7413,47 34,94 1.4310 85,9 | 86,7 | 90,2 | 80,8
T-19719L 30,5 14,63 7558,94 28,77 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19728L 35,5 14,63 7668,33 33,36 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19732L 35,5 19,13 7668,33 48,19 1.4310 75,7 | 87,5 | 79,1 | 60,6
T-19802L 20 16,25 9706,06 17,32 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19816L 28 16,25 10155,28 23,91 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19820L 28 21,25 10155,28 34,54 1.4310 83,9 | 83,6 | 78,9 | 89,4
T-19831L 36 16,25 10430,68 30,52 1.4310 82,8 | 88,3 | 83,4 | 76,9
T-19846L 44 16,25 10616,8 37,12 1.4310 83,1 | 83,1 | 74,4 | 91,9
Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202089; resorte de torsión T-19719L

País de origen: DE, German; resorte de torsión T-19719L
