resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

Precios progresivos - resorte de torsión T-19831L

Cantidad	Precio unidad [EUR]
1	6,4400 EUR
2	4,5400 EUR
3	4,3300 EUR
7	3,5700 EUR
17	2,3000 EUR
37	1,8300 EUR
75	1,7400 EUR

resorte de torsión Comprar

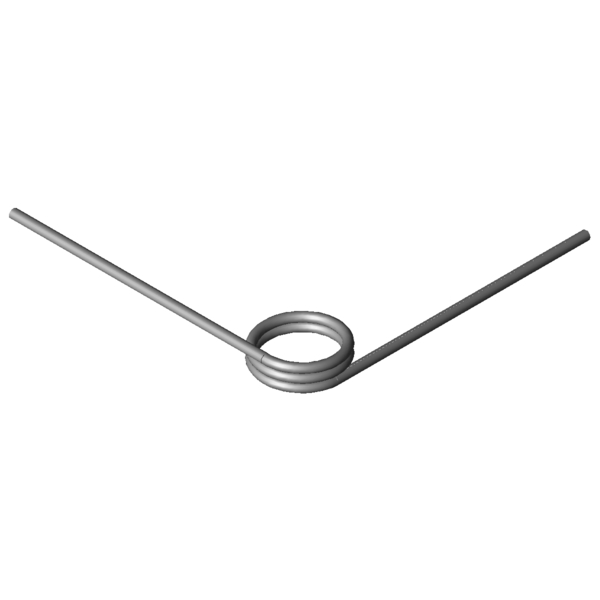

Imagen del producto resorte de torsión T-19831L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19831L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	90	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	5	mm	Diámetro del hilo
Di	36	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	16,25	mm	Longitud libre
Ls	150	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	4204,02	Nmm	(+/-) Tolerance maximum torque
Mn	10430,68	Nmm	Momento máximo del muelle
alphan	30,52	grados	Rotación máxima del muelle
nt	2,25	Unidades	Número de espiras
Ddmax	32	mm	Diámetro de árbol máximo admisible
Ddmin	25	mm	Diametro della spina minore possibile
Ditol	0,8	mm	(+/-) tolerance of inner coil diameter
Gew	91,5214	g	Peso del artículo
PG	T	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19831L

Formulario de consulta resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

Formulario de consulta resorte de torsión T-19831L

Resortes de torsión similares para resorte de torsión T-19831L: Acero inoxidable Ø 5 x 36 x 150 mm / 90°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19521L	22,5	17	5673,53	37,91	1.4310	63,5 \| 79,4 \| 67,4 \| 43,8
T-19561L	32,5	17	5888,83	54,1	1.4310	59,0 \| 88,6 \| 56,4 \| 31,8
T-19541L	27,5	17	5960,44	46,01	1.4310	61,2 \| 84,0 \| 61,7 \| 37,9
T-19701L	20,5	14,63	7210,54	19,61	1.4310	79,5 \| 79,0 \| 66,7 \| 92,9
T-19705L	20,5	19,13	7210,54	28,32	1.4310	77,6 \| 77,3 \| 81,0 \| 74,5
T-19710L	25,5	14,63	7413,47	24,19	1.4310	82,8 \| 83,6 \| 75,2 \| 89,7
T-19714L	25,5	19,13	7413,47	34,94	1.4310	74,4 \| 81,9 \| 79,2 \| 62,1
T-19719L	30,5	14,63	7558,94	28,77	1.4310	82,8 \| 88,3 \| 83,4 \| 76,9
T-19723L	30,5	19,13	7558,94	41,56	1.4310	70,9 \| 86,6 \| 73,0 \| 53,2
T-19728L	35,5	14,63	7668,33	33,36	1.4310	80,9 \| 92,9 \| 82,5 \| 67,3
T-19732L	35,5	19,13	7668,33	48,19	1.4310	68,7 \| 91,2 \| 68,4 \| 46,6
T-19802L	20	16,25	9706,06	17,32	1.4310	73,7 \| 85,2 \| 74,9 \| 61,0
T-19816L	28	16,25	10155,28	23,91	1.4310	87,0 \| 92,6 \| 87,9 \| 80,5
T-19820L	28	21,25	10155,28	34,54	1.4310	87,9 \| 84,7 \| 92,9 \| 86,0
T-19831L	36	16,25	10430,68	30,52	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19846L	44	16,25	10616,8	37,12	1.4310	89,3 \| 93,9 \| 90,2 \| 83,7
T-19850L	44	21,25	10616,8	53,62	1.4310	73,9 \| 86,1 \| 77,6 \| 57,9

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202089; resorte de torsión T-19831L

País de origen: DE, German; resorte de torsión T-19831L
