Részletes oldal húzórugók: RZ-004I | Rozsdamentes acél Ø 0,2 x 2,2 x 4,4 mm / 180°

árlépcsők (Ár csoport: ZG)

mennyiségegységár (EUR)
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR
CAD kép húzórugók RZ-004I

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-3-1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,2 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 2,2 mm Tekervény külső átmérője
Dh 2,7 mm Legkisebb hüvelyátmérő
L0 4,4 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 1,5 mm A terheletlen, előfeszített rugótest hossza
Ln mm A rugó legnagyobb hossza statikus terhelésnél
sn 4,66 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 1,341 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 1,45 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,269 N/mm Rugóarány
F0 0,081 N Belső előfeszítő erő
Fntol 0,18 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,15 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 17 fok A húzószemek állásának tűréshatára
Gew 0,0129 g A termék tömege
PG ZG - A cikk árcsoportja

Származási ország: DE | Vámtarifaszám: 73202085

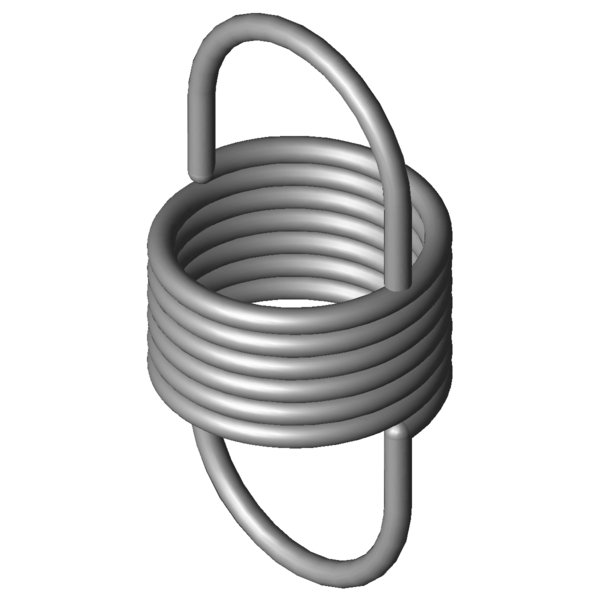

Termékkép - húzórugók RZ-004I
