Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

árlépcsők - Hosszabbító rugó RZ-115F-10I

mennyiség egységár (EUR)
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Hosszabbító rugó Vétel

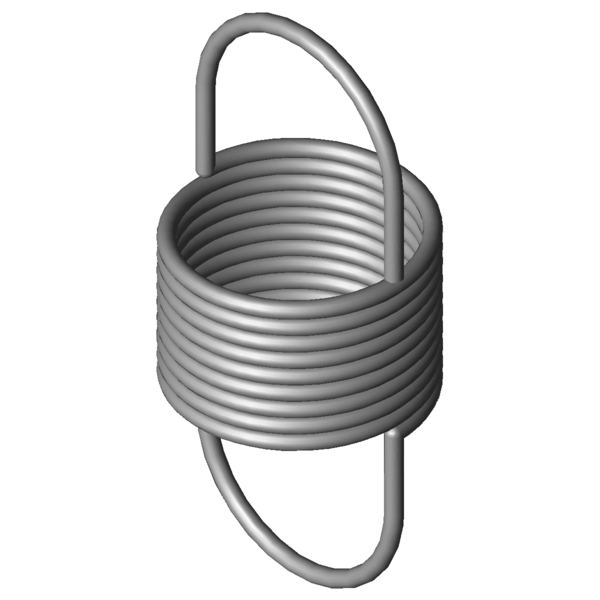

Termékkép Hosszabbító rugó RZ-115F-10I
Termékkép Hosszabbító rugó RZ-115F-10I
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115F-10I

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 1,4 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 20 mm Tekervény külső átmérője
Dh 23 mm Legkisebb hüvelyátmérő
L0 44 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 14,7 mm A terheletlen, előfeszített rugótest hossza
Ln 120,75 mm A rugó legnagyobb hossza statikus terhelésnél
sn 76,75 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 44,2 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 14,65 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,55 N/mm Rugóarány
F0 2 N Belső előfeszítő erő
Fntol 3,1 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 1,3 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,35 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 22 fok A húzószemek állásának tűréshatára
Gew 8,0017 g A termék tömege
PG ZH - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-115F-10I

Érdeklődési képlet Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-115F-10I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115F-10I Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-115F-10I 1.4310 1,4 20 44 44,2 120,75 76,75 0,55 100,0 | 100,0 | 100,0 | 100,0
Z-115F-10I EN 10270-1 1,4 20 44 49,5 117,73 73,73 0,64 92,8 | 100,0 | 92,7 | 85,8
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-083I 13,5 44,4 0,183 1.4310 23,77 166,69 122,29 57,1 | 79,3 | 58,3 | 33,8
RZ-102I 17,2 56,1 0,215 1.4310 35,5 211,04 154,94 63,1 | 84,6 | 64,9 | 39,8
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 63,8 | 79,5 | 67,1 | 45,0
RZ-115F-11I 20 53 0,337 1.4310 44,2 178,2 125,2 78,8 | 94,3 | 80,7 | 61,3
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 80,6 | 79,3 | 87,2 | 75,3
RZ-101I 17,2 39,8 0,458 1.4310 35,5 112,53 72,73 87,0 | 88,6 | 87,5 | 84,8
RZ-115V-10I 20 48,9 0,518 1.4310 51,22 141,55 92,65 91,7 | 94,4 | 84,6 | 96,0
RZ-115F-10I 20 44 0,55 1.4310 44,2 120,75 76,75 100,0 | 100,0 | 100,0 | 100,0
RZ-116I 21,6 50,2 0,623 1.4310 56,93 136,39 86,19 86,6 | 89,2 | 83,3 | 87,2
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 77,1 | 91,1 | 78,5 | 61,6
RZ-130GI 20 56,8 0,983 1.4310 84,95 137,62 80,82 71,1 | 85,1 | 73,5 | 54,8
RZ-119I 17,6 43,8 1,217 1.4310 69,37 96,6 52,8 67,3 | 91,7 | 66,3 | 43,8
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 63,5 | 87,6 | 63,2 | 39,9
RZ-134I 22 54,8 1,522 1.4310 103,4 118,09 63,29 59,4 | 80,4 | 62,6 | 35,2
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 59,9 | 88,0 | 58,1 | 33,7
RZ-130FI 20 46 1,604 1.4310 84,95 95,53 49,53 61,0 | 91,1 | 58,3 | 33,6
RZ-130K-20I 16 45 2,566 1.4310 105 82,8 37,8 50,5 | 85,2 | 45,7 | 20,7
RZ-136E-10I 18,6 49 2,661 1.4310 121,3 91,4 42,4 50,1 | 84,3 | 45,8 | 20,1
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 48,2 | 83,6 | 43,0 | 17,9
RZ-141FI 16 53 3,292 1.4310 139,7 91,94 38,94 45,0 | 77,7 | 41,2 | 16,1
RZ-147K-20I 20 51,5 3,461 1.4310 147,2 90,7 39,2 46,3 | 83,0 | 40,6 | 15,3
RZ-141E-10I 16 41 5,371 1.4310 139,7 64,8 23,8 40,7 | 81,1 | 31,3 | 9,8
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 39,9 | 79,3 | 30,8 | 9,5
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115F-10I

Származási ország: DE, German; Hosszabbító rugó RZ-115F-10I
