Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

árlépcsők - Hosszabbító rugó RZ-119I

mennyiség	egységár (EUR)
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Hosszabbító rugó Vétel

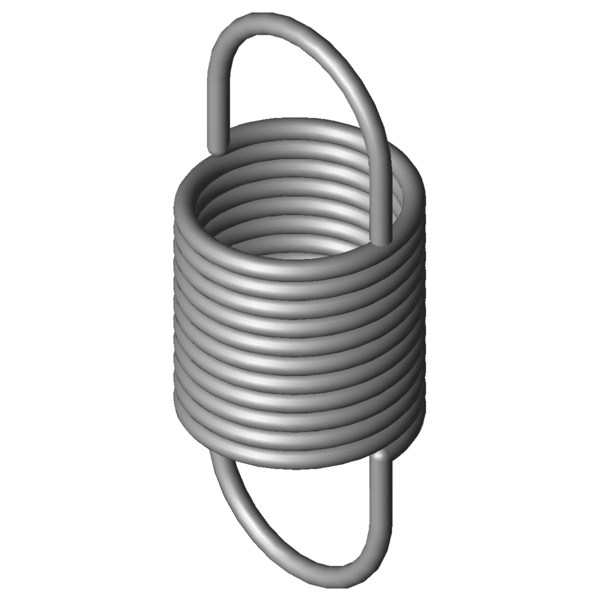

Termékkép Hosszabbító rugó RZ-119I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-119I

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	17,6	mm	Tekervény külső átmérője
Dh	20,4	mm	Legkisebb hüvelyátmérő
L0	43,8	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	20	mm	A terheletlen, előfeszített rugótest hossza
Ln	96,6	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	52,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	69,37	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	11,9	mm	A húzószem belső síkjának távolsága a rugótesttől
R	1,217	N/mm	Rugóarány
F0	4,991	N	Belső előfeszítő erő
Fntol	5,34	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	22	fok	A húzószemek állásának tűréshatára
Gew	10,5885	g	A termék tömege
PG	ZH	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-119I

Érdeklődési képlet Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-119I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-119I Rozsdamentes acél Ø 1,6 x 17,6 x 43,8 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-119I	1.4310	1,6	17,6	43,8	69,37	96,6	52,8	1,217	100,0 \| 100,0 \| 100,0 \| 100,0
Z-119I	EN 10270-1	1,6	17,6	43,8	82,12	97,35	53,55	1,417	92,4 \| 100,0 \| 91,5 \| 85,7

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-081E-03I	12,5	41,5	0,15	1.4310	19,8	167,4	125,9	40,4 \| 74,0 \| 35,2 \| 12,0
RZ-083I	13,5	44,4	0,183	1.4310	23,77	166,69	122,29	44,3 \| 79,3 \| 38,7 \| 14,8
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	48,2 \| 84,6 \| 42,6 \| 17,4
RZ-100E-12I	14	49	0,244	1.4310	29,34	162,28	113,28	47,8 \| 79,2 \| 44,5 \| 19,7
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	55,3 \| 86,0 \| 52,9 \| 26,9
RZ-100E-11I	14	38	0,385	1.4310	29,34	109,79	71,79	55,8 \| 78,4 \| 57,9 \| 31,1
RZ-100HI	12	44,3	0,404	1.4310	34,95	124,89	80,59	56,5 \| 78,6 \| 57,9 \| 33,0
RZ-101I	17,2	39,8	0,458	1.4310	35,5	112,53	72,73	62,6 \| 88,9 \| 61,9 \| 37,2
RZ-115V-10I	20	48,9	0,518	1.4310	51,22	141,55	92,65	66,0 \| 90,4 \| 65,4 \| 42,1
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	67,3 \| 91,7 \| 66,3 \| 43,8
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	82,1 \| 90,5 \| 84,5 \| 71,2
RZ-119I	17,6	43,8	1,217	1.4310	69,37	96,6	52,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	91,7 \| 91,2 \| 93,0 \| 91,0
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	81,7 \| 84,1 \| 74,7 \| 86,1
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	86,8 \| 95,8 \| 87,7 \| 76,9
RZ-130FI	20	46	1,604	1.4310	84,95	95,53	49,53	85,0 \| 90,7 \| 87,7 \| 76,6
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	68,9 \| 89,1 \| 69,9 \| 47,7
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	69,5 \| 92,4 \| 68,8 \| 47,3
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	67,6 \| 88,0 \| 68,7 \| 45,9
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	65,0 \| 89,4 \| 64,6 \| 40,9
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	60,9 \| 84,5 \| 61,7 \| 36,6
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	59,2 \| 81,9 \| 60,7 \| 35,0
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	52,6 \| 88,2 \| 47,4 \| 22,4
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	51,3 \| 85,5 \| 46,7 \| 21,6
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	50,0 \| 86,7 \| 43,9 \| 19,3
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	47,1 \| 79,3 \| 43,8 \| 18,1
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	46,3 \| 80,0 \| 42,3 \| 16,6

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-119I

Származási ország: DE, German; Hosszabbító rugó RZ-119I
