Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

árlépcsők - Hosszabbító rugó RZ-121FI

mennyiség	egységár (EUR)
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Hosszabbító rugó Vétel

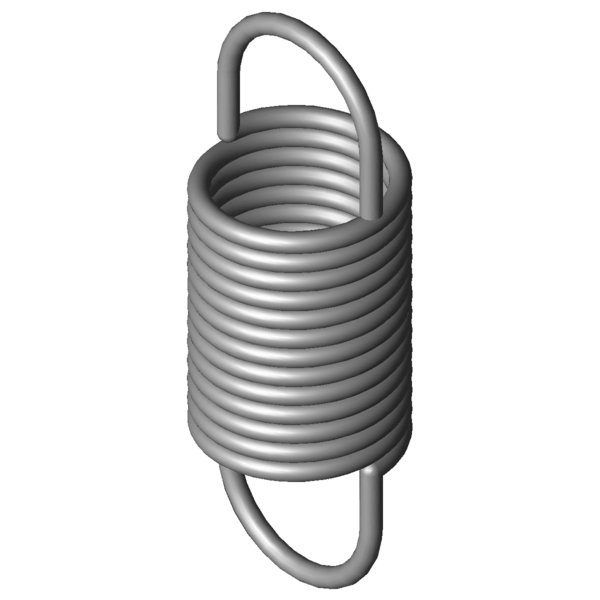

Termékkép Hosszabbító rugó RZ-121FI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-121FI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	15,5	mm	Tekervény külső átmérője
Dh	18,3	mm	Legkisebb hüvelyátmérő
L0	43,5	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	23,2	mm	A terheletlen, előfeszített rugótest hossza
Ln	89,34	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	45,84	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	78,31	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	10,15	mm	A húzószem belső síkjának távolsága a rugótesttől
R	1,582	N/mm	Rugóarány
F0	5,811	N	Belső előfeszítő erő
Fntol	5,8	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	22	fok	A húzószemek állásának tűréshatára
Gew	10,5872	g	A termék tömege
PG	ZH	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-121FI

Érdeklődési képlet Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-121FI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-121FI Rozsdamentes acél Ø 1,6 x 15,5 x 43,5 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-121FI	1.4310	1,6	15,5	43,5	78,31	89,34	45,84	1,582	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121FI	EN 10270-1	1,6	15,5	43,5	92,71	89,87	46,37	1,841	92,4 \| 100,0 \| 91,7 \| 85,4

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-100E-12I	14	49	0,244	1.4310	29,34	162,28	113,28	45,6 \| 82,6 \| 39,0 \| 15,2
RZ-100E-11I	14	38	0,385	1.4310	29,34	109,79	71,79	52,2 \| 82,1 \| 50,7 \| 23,9
RZ-100HI	12	44,3	0,404	1.4310	34,95	124,89	80,59	52,5 \| 81,5 \| 50,8 \| 25,4
RZ-105I	13,7	50,5	0,452	1.4310	44,22	141,51	91,01	55,4 \| 84,2 \| 53,4 \| 28,4
RZ-101I	17,2	39,8	0,458	1.4310	35,5	112,53	72,73	56,4 \| 86,6 \| 54,2 \| 28,6
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	60,6 \| 87,4 \| 59,9 \| 34,6
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	59,9 \| 88,0 \| 58,1 \| 33,7
RZ-106E-11I	12,7	50,2	0,558	1.4310	47,55	128,8	78,6	59,1 \| 82,2 \| 59,5 \| 35,4
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	74,5 \| 94,6 \| 74,0 \| 54,7
RZ-104I	13,7	34,2	0,962	1.4310	44,22	76,92	42,72	72,4 \| 81,7 \| 74,8 \| 60,6
RZ-119I	17,6	43,8	1,217	1.4310	69,37	96,6	52,8	86,8 \| 95,8 \| 87,7 \| 76,9
RZ-115E-10I	11,3	42,1	1,282	1.4310	59,25	84,7	42,6	83,1 \| 83,6 \| 84,3 \| 81,4
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	90,6 \| 95,3 \| 92,1 \| 84,5
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	84,3 \| 88,2 \| 75,4 \| 89,3
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	78,2 \| 92,9 \| 79,6 \| 62,0
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	78,1 \| 94,1 \| 78,5 \| 61,5
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	74,1 \| 84,0 \| 78,5 \| 59,7
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	70,8 \| 85,3 \| 73,8 \| 53,2
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	68,1 \| 86,3 \| 70,5 \| 47,6
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	57,8 \| 90,4 \| 54,0 \| 29,1
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	56,6 \| 88,4 \| 53,2 \| 28,1
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	55,2 \| 90,6 \| 50,0 \| 25,0
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	52,9 \| 83,2 \| 50,7 \| 24,8
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	47,4 \| 88,1 \| 39,0 \| 15,2
RZ-145I	12	38,3	12,174	1.4310	181,5	51,92	13,62	43,7 \| 81,8 \| 36,4 \| 12,8
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	42,0 \| 83,5 \| 32,2 \| 10,3
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	35,1 \| 82,0 \| 19,6 \| 3,8

Hasonló fémrugók száma: 27
