Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

árlépcsők - Hosszabbító rugó RZ-117I

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

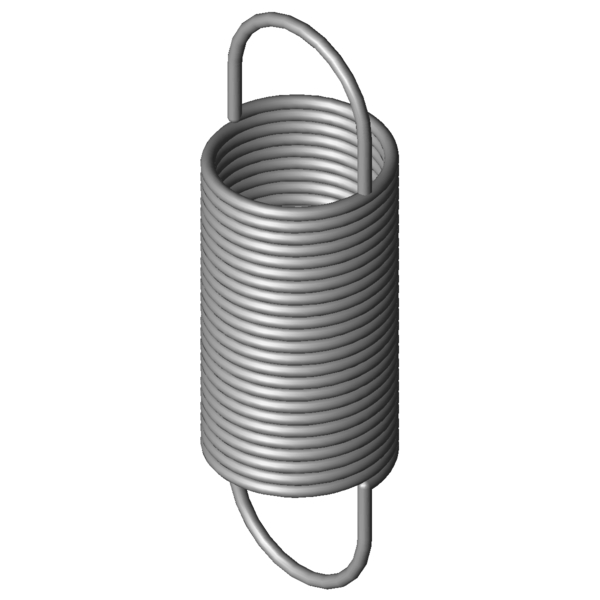

Termékkép Hosszabbító rugó RZ-117I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-117I

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	21,6	mm	Tekervény külső átmérője
Dh	24,5	mm	Legkisebb hüvelyátmérő
L0	71	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	40,8	mm	A terheletlen, előfeszített rugótest hossza
Ln	254,62	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	183,62	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	56,93	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	15,1	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,293	N/mm	Rugóarány
F0	3,211	N	Belső előfeszítő erő
Fntol	3,88	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,45	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	37	fok	A húzószemek állásának tűréshatára
Gew	26,2215	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-117I

Érdeklődési képlet Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-117I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-117I Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-117I	1.4310	1,6	21,6	71	56,93	254,62	183,62	0,293	100,0 \| 100,0 \| 100,0 \| 100,0
Z-117I	EN 10270-1	1,6	21,6	71	67,4	257,15	186,15	0,341	92,4 \| 100,0 \| 91,6 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	66,6 \| 87,5 \| 67,6 \| 44,7
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	68,8 \| 85,8 \| 71,0 \| 49,6
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	82,9 \| 92,1 \| 84,9 \| 71,9
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	82,6 \| 90,7 \| 85,2 \| 72,0
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	84,7 \| 94,5 \| 86,6 \| 73,1
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	92,0 \| 95,0 \| 93,6 \| 87,5
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	86,3 \| 89,1 \| 83,8 \| 85,9
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	72,7 \| 89,8 \| 73,8 \| 54,4
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	71,0 \| 90,8 \| 71,7 \| 50,4
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	69,3 \| 92,9 \| 68,3 \| 46,6
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	61,3 \| 91,9 \| 58,2 \| 33,8
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	60,5 \| 92,6 \| 56,7 \| 32,2
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	57,4 \| 87,2 \| 55,5 \| 29,5
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	52,3 \| 86,5 \| 47,7 \| 22,8
RZ-134I	22	54,8	1,522	1.4310	103,4	118,09	63,29	49,6 \| 85,1 \| 44,8 \| 19,0
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	49,1 \| 85,9 \| 43,0 \| 18,4
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	48,2 \| 86,5 \| 41,2 \| 16,9
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	46,0 \| 80,8 \| 40,7 \| 16,5
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	47,3 \| 84,7 \| 40,7 \| 16,4
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	41,1 \| 79,7 \| 32,9 \| 10,5
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	39,1 \| 81,7 \| 27,9 \| 7,7

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-117I

Származási ország: DE, German; Hosszabbító rugó RZ-117I
