Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

árlépcsők - Torziós rugó T-19186L

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torziós rugó Vétel

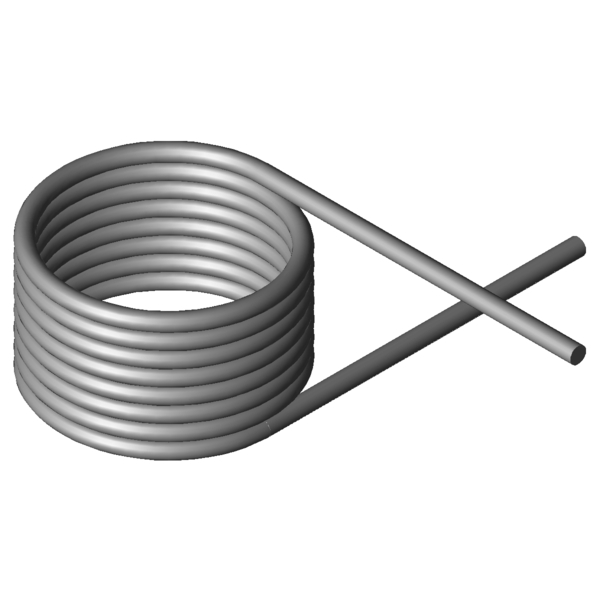

Termékkép Torziós rugó T-19186L
Termékkép Torziós rugó T-19186L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19186L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2 mm Huzalkeresztmetszet
Di 23 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 17,5 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 161,95 Nmm (+/-) Tolerance maximum torque
Mn 853,09 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 204,81 fok A rugó legnagyobb forgásszöge
nt 7,75 Darab Tekervények száma
Ddmax 20,7 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18,4 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,56 mm (+/-) tolerance of inner coil diameter
Gew 17,0542 g A termék tömege
PG K - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

erő-út-számítás Torziós rugó T-19186L

Érdeklődési képlet Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

Érdeklődési képlet Torziós rugó T-19186L

Hasonló torziós rugók a Torziós rugó T-19186L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18886L 18,4 14 457,84 214,72 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18935L 16 15,75 581,21 151,39 1.4310 82,1 | 83,2 | 71,0 | 92,2
T-18947L 20,5 15,75 591,67 193,08 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-19136L 15 17,5 825,31 134,83 1.4310 79,2 | 88,4 | 81,3 | 68,0
T-19161L 18 17,5 838,31 161,03 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-19186L 23 17,5 853,09 204,81 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16817L 15,5 15,19 1076,95 85,01 1.4310 58,1 | 81,0 | 60,4 | 32,9
T-16827L 18,5 15,19 1094,7 101,02 1.4310 62,5 | 85,4 | 63,6 | 38,4
T-16837L 23,5 15,19 1115,14 127,7 1.4310 69,4 | 91,2 | 69,4 | 47,7
T-19223L 13,5 16,88 1481,57 69,25 1.4310 47,8 | 78,4 | 45,7 | 19,5
T-19243L 17,5 16,88 1524,2 89,03 1.4310 52,7 | 84,2 | 49,7 | 24,3
T-19263L 22,5 16,88 1558,44 113,72 1.4310 59,0 | 91,4 | 55,1 | 30,4
T-16917L 15,5 18,9 1965,24 66,69 1.4310 43,1 | 77,1 | 38,0 | 14,1
T-16927L 19,5 18,9 2014,76 83,31 1.4310 47,2 | 82,9 | 41,5 | 17,2
T-16937L 24 18,9 2052,94 102,02 1.4310 51,0 | 86,6 | 45,7 | 20,7
T-16933L 24 10,5 2052,94 48,79 1.4310 39,4 | 75,8 | 32,7 | 9,9
T-19323L 16 20,25 2459,2 65,83 1.4310 39,6 | 74,2 | 33,4 | 11,1
T-19343L 21 20,25 2533,79 85,62 1.4310 44,4 | 81,5 | 37,7 | 14,1
T-19363L 26 20,25 2582,84 105,41 1.4310 46,6 | 80,5 | 42,2 | 17,0
T-17017L 17 21,6 2827,78 62,09 1.4310 37,3 | 72,5 | 30,2 | 9,1
T-17027L 22 21,6 2909,76 79,7 1.4310 41,7 | 79,7 | 34,1 | 11,4
Hasonló fémrugók száma: 20

Vámtarifaszám: 73202089; Torziós rugó T-19186L

Származási ország: DE, German; Torziós rugó T-19186L
