Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

árlépcsők - Torziós rugó T-19263L

mennyiség egységár (EUR)
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torziós rugó Vétel

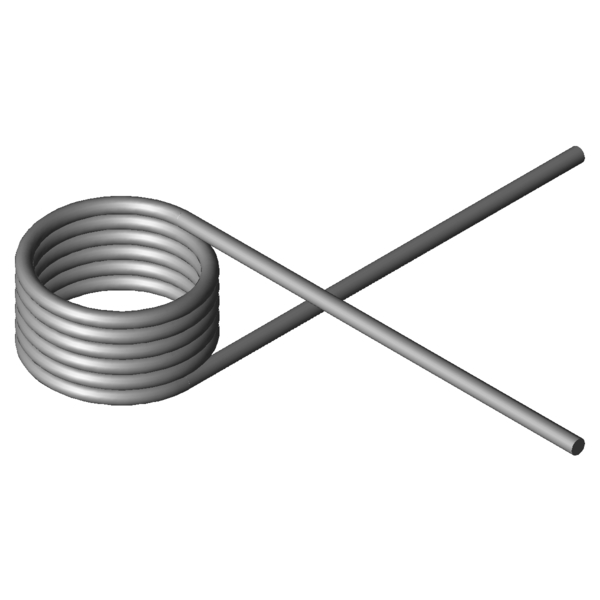

Termékkép Torziós rugó T-19263L
Termékkép Torziós rugó T-19263L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19263L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2,5 mm Huzalkeresztmetszet
Di 22,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 16,88 mm A rugótest hossza
Ls 75 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 379,91 Nmm (+/-) Tolerance maximum torque
Mn 1558,44 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 113,72 fok A rugó legnagyobb forgásszöge
nt 5,75 Darab Tekervények száma
Ddmax 20,2 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,54 mm (+/-) tolerance of inner coil diameter
Gew 23,2794 g A termék tömege
PG L - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

erő-út-számítás Torziós rugó T-19263L

Érdeklődési képlet Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

Érdeklődési képlet Torziós rugó T-19263L

Hasonló torziós rugók a Torziós rugó T-19263L: Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18886L 18,4 14 457,84 214,72 1.4310 44,3 | 76,2 | 41,2 | 15,6
T-18923L 13,5 15,75 572,76 128,24 1.4310 56,8 | 75,1 | 62,7 | 32,6
T-18935L 16 15,75 581,21 151,39 1.4310 54,3 | 78,8 | 56,2 | 28,0
T-18947L 20,5 15,75 591,67 193,08 1.4310 52,1 | 85,5 | 48,4 | 22,4
T-19136L 15 17,5 825,31 134,83 1.4310 64,8 | 81,0 | 68,7 | 44,7
T-19161L 18 17,5 838,31 161,03 1.4310 61,9 | 85,5 | 62,2 | 38,0
T-19186L 23 17,5 853,09 204,81 1.4310 59,0 | 91,4 | 55,1 | 30,4
T-19182L 23 9,5 853,09 99,09 1.4310 70,6 | 78,0 | 70,9 | 62,8
T-16817L 15,5 15,19 1076,95 85,01 1.4310 82,4 | 83,0 | 71,9 | 92,4
T-16827L 18,5 15,19 1094,7 101,02 1.4310 82,0 | 87,4 | 79,5 | 79,1
T-16837L 23,5 15,19 1115,14 127,7 1.4310 78,6 | 91,9 | 80,3 | 63,7
T-19223L 13,5 16,88 1481,57 69,25 1.4310 76,2 | 86,7 | 78,0 | 64,1
T-19243L 17,5 16,88 1524,2 89,03 1.4310 86,9 | 92,6 | 88,0 | 80,0
T-19263L 22,5 16,88 1558,44 113,72 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16917L 15,5 18,9 1965,24 66,69 1.4310 66,0 | 82,5 | 69,0 | 46,5
T-16927L 19,5 18,9 2014,76 83,31 1.4310 73,5 | 88,4 | 75,3 | 56,7
T-16937L 24 18,9 2052,94 102,02 1.4310 80,6 | 90,8 | 82,8 | 68,1
T-16933L 24 10,5 2052,94 48,79 1.4310 57,9 | 81,7 | 59,4 | 32,6
T-19323L 16 20,25 2459,2 65,83 1.4310 58,9 | 79,3 | 60,6 | 36,7
T-19343L 21 20,25 2533,79 85,62 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-19363L 26 20,25 2582,84 105,41 1.4310 72,3 | 84,4 | 76,5 | 55,9
T-17027L 22 21,6 2909,76 79,7 1.4310 61,3 | 84,7 | 61,8 | 37,5
T-17023L 22 12 2909,76 38,12 1.4310 47,9 | 82,3 | 43,5 | 18,0
T-17037L 27 21,6 2964,79 97,32 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-17033L 27 12 2964,79 46,55 1.4310 48,6 | 77,5 | 46,7 | 21,5
T-19443L 22,4 24,3 4240,2 74,91 1.4310 51,7 | 79,5 | 51,3 | 24,2
T-19703L 20,5 16,88 7210,54 23,96 1.4310 36,0 | 82,2 | 21,3 | 4,6
T-19712L 25,5 16,88 7413,47 29,56 1.4310 36,7 | 81,3 | 23,5 | 5,5
T-19721L 30,5 16,88 7558,94 35,17 1.4310 36,2 | 76,4 | 25,8 | 6,4
Hasonló fémrugók száma: 28

Vámtarifaszám: 73202089; Torziós rugó T-19263L

Származási ország: DE, German; Torziós rugó T-19263L
