Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

árlépcsők - Torziós rugó T-17037L

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

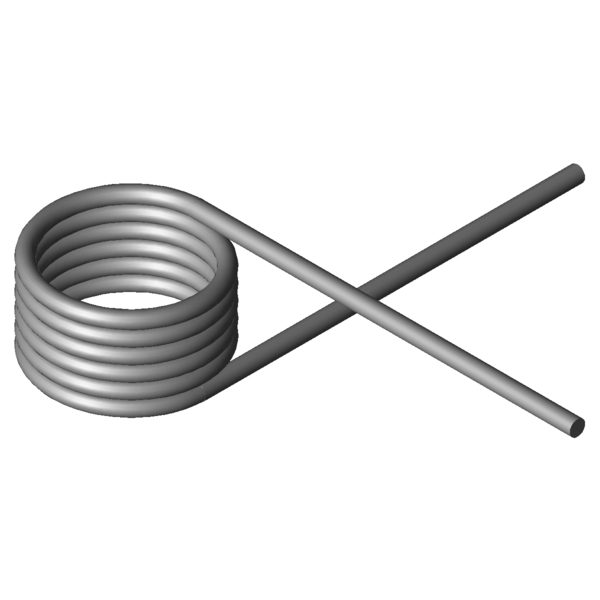

Termékkép Torziós rugó T-17037L
Termékkép Torziós rugó T-17037L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-17037L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3,2 mm Huzalkeresztmetszet
Di 27 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 21,6 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 820,14 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 97,32 fok A rugó legnagyobb forgásszöge
nt 5,75 Darab Tekervények száma
Ddmax 23,5 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 44,7298 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

erő-út-számítás Torziós rugó T-17037L

Érdeklődési képlet Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Érdeklődési képlet Torziós rugó T-17037L

Hasonló torziós rugók a Torziós rugó T-17037L: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18947L 20,5 15,75 591,67 193,08 1.4310 37,9 | 68,4 | 35,2 | 10,1
T-19161L 18 17,5 838,31 161,03 1.4310 43,8 | 70,1 | 44,4 | 17,1
T-19186L 23 17,5 853,09 204,81 1.4310 42,7 | 76,2 | 38,1 | 13,7
T-16837L 23,5 15,19 1115,14 127,7 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19263L 22,5 16,88 1558,44 113,72 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-19267L 22,5 29,38 1558,44 212,65 1.4310 50,5 | 78,3 | 49,2 | 24,1
T-16927L 19,5 18,9 2014,76 83,31 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16937L 24 18,9 2052,94 102,02 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-19323L 16 20,25 2459,2 65,83 1.4310 79,7 | 82,3 | 75,3 | 81,5
T-19343L 21 20,25 2533,79 85,62 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19363L 26 20,25 2582,84 105,41 1.4310 88,3 | 94,6 | 89,7 | 80,4
T-17007L 12,5 21,6 2709,97 46,25 1.4310 67,9 | 82,1 | 69,5 | 52,0
T-17017L 17 21,6 2827,78 62,09 1.4310 78,0 | 87,7 | 79,6 | 66,9
T-17027L 22 21,6 2909,76 79,7 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-17037L 27 21,6 2964,79 97,32 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19423L 17,4 24,3 4113,81 58,73 1.4310 63,5 | 80,7 | 66,2 | 43,5
T-19443L 22,4 24,3 4240,2 74,91 1.4310 71,4 | 86,9 | 73,4 | 53,8
T-19463L 27,4 24,3 4326,15 91,1 1.4310 79,1 | 92,1 | 81,1 | 64,2
T-19523L 22,5 27 5673,53 67,04 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19543L 27,5 27 5798,12 81,34 1.4310 65,4 | 86,1 | 67,4 | 42,7
T-19563L 32,5 27 5888,83 95,73 1.4310 68,3 | 81,0 | 74,4 | 49,5
T-19703L 20,5 16,88 7210,54 23,96 1.4310 39,4 | 75,1 | 32,9 | 10,1
T-19712L 25,5 16,88 7413,47 29,56 1.4310 42,9 | 81,2 | 35,2 | 12,1
T-19716L 25,5 30,38 7413,47 61,82 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19721L 30,5 16,88 7558,94 35,17 1.4310 43,7 | 79,3 | 37,7 | 14,2
T-19725L 30,5 30,38 7558,94 73,53 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19730L 35,5 16,88 7668,33 40,77 1.4310 43,9 | 75,1 | 40,3 | 16,2
T-19804L 20 18,75 9706,06 21,16 1.4310 35,9 | 75,0 | 26,1 | 6,6
T-19818L 28 18,75 10155,28 29,23 1.4310 40,3 | 82,4 | 29,6 | 8,8
T-19833L 36 18,75 10430,68 37,3 1.4310 39,8 | 75,3 | 33,4 | 10,9
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202089; Torziós rugó T-17037L

Származási ország: DE, German; Torziós rugó T-17037L
