Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

árlépcsők - Torziós rugó T-19343L

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

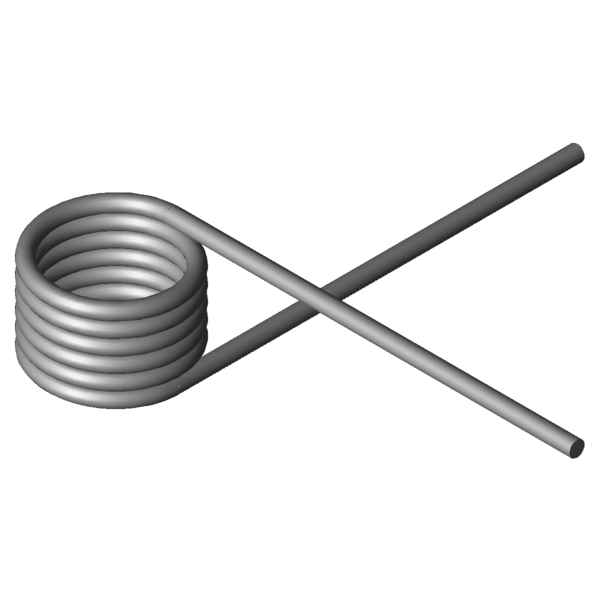

Termékkép Torziós rugó T-19343L
Termékkép Torziós rugó T-19343L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19343L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3 mm Huzalkeresztmetszet
Di 21 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 20,25 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 733,98 Nmm (+/-) Tolerance maximum torque
Mn 2533,79 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 85,62 fok A rugó legnagyobb forgásszöge
nt 5,75 Darab Tekervények száma
Ddmax 18,9 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 16,8 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 33,0733 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

erő-út-számítás Torziós rugó T-19343L

Érdeklődési képlet Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Érdeklődési képlet Torziós rugó T-19343L

Hasonló torziós rugók a Torziós rugó T-19343L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18935L 16 15,75 581,21 151,39 1.4310 41,3 | 71,3 | 39,7 | 13,0
T-18947L 20,5 15,75 591,67 193,08 1.4310 40,9 | 78,5 | 33,8 | 10,4
T-19136L 15 17,5 825,31 134,83 1.4310 47,9 | 74,8 | 48,0 | 20,7
T-19161L 18 17,5 838,31 161,03 1.4310 46,8 | 79,6 | 43,1 | 17,6
T-19186L 23 17,5 853,09 204,81 1.4310 44,4 | 81,5 | 37,7 | 14,1
T-16827L 18,5 15,19 1094,7 101,02 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-16837L 23,5 15,19 1115,14 127,7 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19243L 17,5 16,88 1524,2 89,03 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19263L 22,5 16,88 1558,44 113,72 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-16917L 15,5 18,9 1965,24 66,69 1.4310 88,0 | 86,8 | 77,7 | 99,6
T-16927L 19,5 18,9 2014,76 83,31 1.4310 87,8 | 93,2 | 88,4 | 81,7
T-16937L 24 18,9 2052,94 102,02 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19303L 12 20,25 2364,22 49,96 1.4310 74,7 | 85,7 | 75,8 | 62,5
T-19323L 16 20,25 2459,2 65,83 1.4310 86,1 | 92,1 | 87,0 | 79,2
T-19343L 21 20,25 2533,79 85,62 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19363L 26 20,25 2582,84 105,41 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-17007L 12,5 21,6 2709,97 46,25 1.4310 68,9 | 82,3 | 73,8 | 50,5
T-17017L 17 21,6 2827,78 62,09 1.4310 78,5 | 89,5 | 81,1 | 65,0
T-17027L 22 21,6 2909,76 79,7 1.4310 88,5 | 94,3 | 90,1 | 81,1
T-17023L 22 12 2909,76 38,12 1.4310 62,5 | 82,8 | 65,8 | 38,8
T-17037L 27 21,6 2964,79 97,32 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19423L 17,4 24,3 4113,81 58,73 1.4310 63,5 | 83,2 | 65,1 | 42,2
T-19443L 22,4 24,3 4240,2 74,91 1.4310 70,9 | 86,8 | 73,6 | 52,3
T-19463L 27,4 24,3 4326,15 91,1 1.4310 73,2 | 81,1 | 76,3 | 62,3
T-19503L 17,5 27 5491,74 52,66 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-19523L 22,5 27 5673,53 67,04 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19703L 20,5 16,88 7210,54 23,96 1.4310 41,3 | 82,5 | 31,6 | 9,8
T-19712L 25,5 16,88 7413,47 29,56 1.4310 41,2 | 77,5 | 34,4 | 11,8
T-19804L 20 18,75 9706,06 21,16 1.4310 38,2 | 82,6 | 25,4 | 6,5
T-19818L 28 18,75 10155,28 29,23 1.4310 38,0 | 75,9 | 29,5 | 8,5
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202089; Torziós rugó T-19343L

Származási ország: DE, German; Torziós rugó T-19343L
