Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

árlépcsők - Torziós rugó T-19342L

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

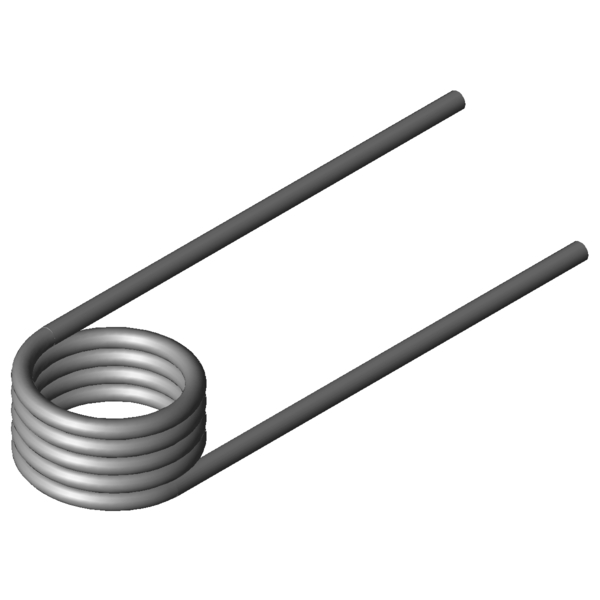

Termékkép Torziós rugó T-19342L
Termékkép Torziós rugó T-19342L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19342L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3 mm Huzalkeresztmetszet
Di 21 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 16,5 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 778,46 Nmm (+/-) Tolerance maximum torque
Mn 2533,79 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 67,02 fok A rugó legnagyobb forgásszöge
nt 4,5 Darab Tekervények száma
Ddmax 18,9 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 16,8 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 27,8224 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

erő-út-számítás Torziós rugó T-19342L

Érdeklődési képlet Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

Érdeklődési képlet Torziós rugó T-19342L

Hasonló torziós rugók a Torziós rugó T-19342L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18946L 20,5 13,5 591,67 161,94 1.4310 40,6 | 79,8 | 32,4 | 9,7
T-19135L 15 15 825,31 113,04 1.4310 47,2 | 76,3 | 45,9 | 19,3
T-19160L 18 15 838,31 135,12 1.4310 46,3 | 81,1 | 41,3 | 16,4
T-19185L 23 15 853,09 171,81 1.4310 44,1 | 83,0 | 36,3 | 13,1
T-16826L 18,5 12,38 1094,7 79,06 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-16836L 23,5 12,38 1115,14 99,94 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19242L 17,5 13,75 1524,2 69,63 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19262L 22,5 13,75 1558,44 89,01 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-16916L 15,5 15,4 1965,24 52,19 1.4310 88,0 | 86,8 | 77,7 | 99,6
T-16926L 19,5 15,4 2014,76 65,2 1.4310 87,8 | 93,2 | 88,4 | 81,7
T-16922L 19,5 9,8 2014,76 36,22 1.4310 72,2 | 81,9 | 66,8 | 68,0
T-16936L 24 15,4 2052,94 79,84 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19302L 12 16,5 2364,22 39,15 1.4310 74,7 | 85,7 | 75,9 | 62,6
T-19322L 16 16,5 2459,2 51,53 1.4310 86,1 | 92,1 | 87,0 | 79,2
T-19342L 21 16,5 2533,79 67,02 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19362L 26 16,5 2582,84 82,51 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-17006L 12,5 17,6 2709,97 36,19 1.4310 68,9 | 82,3 | 73,7 | 50,5
T-17016L 17 17,6 2827,78 48,59 1.4310 78,5 | 89,5 | 81,1 | 65,0
T-17026L 22 17,6 2909,76 62,37 1.4310 88,5 | 94,3 | 90,1 | 81,0
T-17022L 22 11,2 2909,76 34,65 1.4310 66,7 | 85,7 | 69,4 | 45,0
T-17036L 27 17,6 2964,79 76,16 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19422L 17,4 19,8 4113,81 45,98 1.4310 63,5 | 83,2 | 65,1 | 42,3
T-19442L 22,4 19,8 4240,2 58,58 1.4310 70,9 | 86,8 | 73,6 | 52,2
T-19522L 22,5 22 5673,53 52,48 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19702L 20,5 15,75 7210,54 21,78 1.4310 43,9 | 86,6 | 33,8 | 11,4
T-19711L 25,5 15,75 7413,47 26,88 1.4310 44,1 | 81,5 | 37,1 | 13,7
T-19720L 30,5 15,75 7558,94 31,97 1.4310 44,5 | 77,0 | 40,6 | 16,0
T-19803L 20 17,5 9706,06 19,24 1.4310 39,4 | 83,2 | 27,4 | 7,5
T-19817L 28 17,5 10155,28 26,57 1.4310 39,5 | 76,4 | 32,3 | 9,9
Hasonló fémrugók száma: 28

Vámtarifaszám: 73202089; Torziós rugó T-19342L

Származási ország: DE, German; Torziós rugó T-19342L
