Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

árlépcsők - Torziós rugó T-19347L

mennyiség	egységár (EUR)
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torziós rugó Vétel

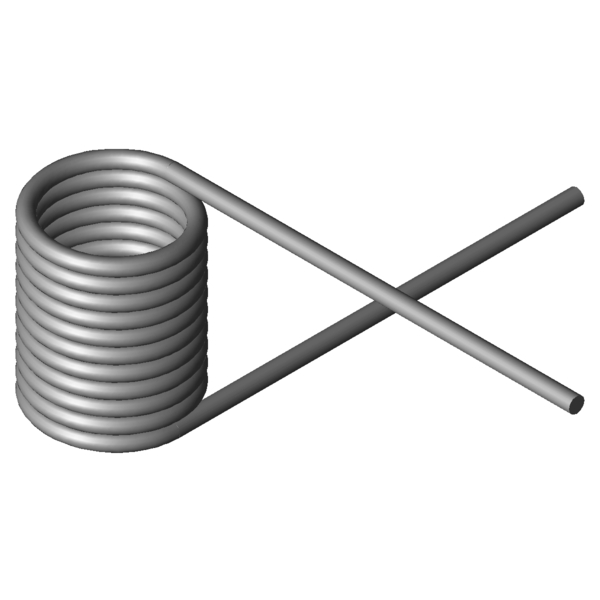

Termékkép Torziós rugó T-19347L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19347L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	270	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	3	mm	Huzalkeresztmetszet
Di	21	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	35,25	mm	A rugótest hossza
Ls	80	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	631,64	Nmm	(+/-) Tolerance maximum torque
Mn	2533,79	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	160,09	fok	A rugó legnagyobb forgásszöge
nt	10,75	Darab	Tekervények száma
Ddmax	18,9	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	16,8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	54,0773	g	A termék tömege
PG	M	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

erő-út-számítás Torziós rugó T-19347L

Érdeklődési képlet Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

Érdeklődési képlet Torziós rugó T-19347L

Hasonló torziós rugók a Torziós rugó T-19347L: Rozsdamentes acél Ø 3 x 21 x 80 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18947L	20,5	15,75	591,67	193,08	1.4310	46,6 \| 67,4 \| 53,1 \| 19,4
T-19186L	23	17,5	853,09	204,81	1.4310	50,5 \| 69,2 \| 55,9 \| 26,3
T-19227L	13,5	29,38	1481,57	129,5	1.4310	73,0 \| 77,0 \| 69,7 \| 72,3
T-19247L	17,5	29,38	1524,2	166,38	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19267L	22,5	29,38	1558,44	212,65	1.4310	67,1 \| 86,7 \| 68,4 \| 46,3
T-19263L	22,5	16,88	1558,44	113,72	1.4310	75,9 \| 74,9 \| 66,3 \| 86,6
T-16927L	19,5	18,9	2014,76	83,31	1.4310	70,4 \| 79,9 \| 65,8 \| 65,4
T-19307L	12	35,25	2364,22	93,47	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-19327L	16	35,25	2459,2	123,03	1.4310	86,1 \| 92,1 \| 87,0 \| 79,2
T-19347L	21	35,25	2533,79	160,09	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19367L	26	35,25	2582,84	197,17	1.4310	88,7 \| 93,6 \| 89,6 \| 82,8
T-17017L	17	21,6	2827,78	62,09	1.4310	59,2 \| 78,7 \| 64,2 \| 34,8
T-17027L	22	21,6	2909,76	79,7	1.4310	65,1 \| 83,5 \| 68,4 \| 43,4
T-19427L	17,4	42,3	4113,81	109,79	1.4310	63,5 \| 83,2 \| 65,1 \| 42,2
T-19423L	17,4	24,3	4113,81	58,73	1.4310	50,0 \| 78,4 \| 49,1 \| 22,6
T-19447L	22,4	42,3	4240,2	139,97	1.4310	70,9 \| 86,8 \| 73,6 \| 52,2
T-19443L	22,4	24,3	4240,2	74,91	1.4310	54,4 \| 82,0 \| 53,3 \| 28,0
T-19467L	27,4	42,3	4326,15	170,24	1.4310	73,2 \| 81,1 \| 76,3 \| 62,3
T-19503L	17,5	27	5491,74	52,66	1.4310	44,3 \| 78,3 \| 39,5 \| 15,2
T-19507L	17,5	47	5491,74	98,45	1.4310	53,3 \| 77,8 \| 53,8 \| 28,4
T-19523L	22,5	27	5673,53	67,04	1.4310	47,9 \| 81,6 \| 43,3 \| 18,7
T-19527L	22,5	47	5673,53	125,31	1.4310	59,2 \| 81,1 \| 61,5 \| 35,0
T-19543L	27,5	27	5798,12	81,34	1.4310	48,5 \| 76,0 \| 47,3 \| 22,2
T-19707L	20,5	30,38	7210,54	50,1	1.4310	42,6 \| 83,5 \| 33,2 \| 11,0
T-19703L	20,5	16,88	7210,54	23,96	1.4310	33,7 \| 70,7 \| 25,1 \| 5,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202089; Torziós rugó T-19347L

Származási ország: DE, German; Torziós rugó T-19347L
