Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Prezzi a scalare - Molla di estensione Z-115EX

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Molla di estensione Acquistare

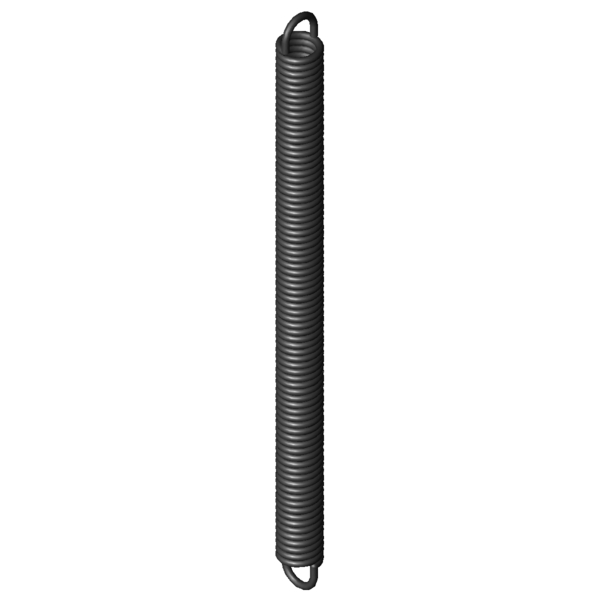

Immagine del prodotto Molla di estensione Z-115EX
Immagine del prodotto Molla di estensione Z-115EX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115EX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 7,5 mm Diametro esterno delle spire
Dh 9,6 mm Diametro minore del cono
L0 106 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 98,44 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 170,03 mm Lunghezza massima a carico statico
sn 64,03 mm Escursione elastica massima a carico statico
Fn 92,22 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 3,78 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,31 N/mm Costante della molla
F0 8,331 N Forza di precompressione interna
Fntol 7 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,2 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 47 gradi Tolleranza posizione occhiello
Gew 15,15 g Peso dell’articolo
PG ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115EX

Modulo di richiesta Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Modulo di richiesta Molla di estensione Z-115EX

Molle di estensione simili per Molla di estensione Z-115EX Acciaio per molle Ø 1,25 x 7,5 x 106 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-115EX EN 10270-1 1,25 7,5 106 92,22 170,03 64,03 1,31 100,0 | 100,0 | 100,0 | 100,0
RZ-115EX 1.4310 1,25 7,5 106 77,33 168,81 62,81 1,125 92,2 | 100,0 | 91,0 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-087JX 10 100 0,163 EN 10270-1 38,21 314,7 214,7 43,7 | 83,1 | 35,6 | 12,4
Z-075EX 7,1 72 0,215 EN 10270-1 28,55 194,15 122,15 44,5 | 75,5 | 41,7 | 16,2
Z-090AX 9,4 90,8 0,221 EN 10270-1 40,52 258,54 167,74 46,5 | 81,8 | 41,1 | 16,8
Z-093EX 9 90,2 0,256 EN 10270-1 42,22 240,02 149,82 48,9 | 82,8 | 44,3 | 19,6
Z-094CX 8 80 0,432 EN 10270-1 47,15 179,37 99,37 57,9 | 83,1 | 57,8 | 32,9
Z-097EX 7,3 87,5 0,524 EN 10270-1 51,3 176,5 89 63,5 | 86,6 | 63,8 | 40,0
Z-109JX 10 97 0,556 EN 10270-1 71,04 214,55 117,55 65,5 | 88,8 | 65,8 | 42,0
Z-097DX 7,3 79,5 0,584 EN 10270-1 51,3 159,36 79,86 65,5 | 84,1 | 67,9 | 44,6
Z-112EX 9,2 109 0,637 EN 10270-1 76,72 218,81 109,81 70,7 | 92,9 | 70,8 | 48,5
Z-097CX 7,3 71,5 0,66 EN 10270-1 51,3 142,16 70,66 68,4 | 81,6 | 73,1 | 50,4
Z-112DX 9,2 99,5 0,71 EN 10270-1 76,72 198,02 98,52 73,3 | 91,8 | 74,1 | 54,1
Z-112CX 9,2 89,5 0,802 EN 10270-1 76,72 177,26 87,76 75,8 | 88,7 | 78,1 | 60,7
Z-100PX 7,5 75,6 0,952 EN 10270-1 65,14 138,19 62,59 81,0 | 86,4 | 84,2 | 72,3
Z-100EX 6 85,4 1,048 EN 10270-1 61,21 138,72 53,32 78,2 | 80,2 | 74,8 | 79,7
Z-115EX 7,5 106 1,31 EN 10270-1 92,22 170,03 64,03 100,0 | 100,0 | 100,0 | 100,0
Z-115DX 7,5 96,8 1,461 EN 10270-1 92,22 154,21 57,41 93,9 | 97,1 | 94,8 | 89,7
Z-115CX 7,5 86,8 1,65 EN 10270-1 92,22 137,64 50,84 87,7 | 94,0 | 89,7 | 79,4
Z-115BX 7,5 76,8 1,895 EN 10270-1 92,22 121,06 44,26 81,5 | 90,8 | 84,6 | 69,1
Z-130CX 9,6 111 2,112 EN 10270-1 144,1 173,64 62,64 75,8 | 83,9 | 80,9 | 62,6
Z-115AX 7,5 68,1 2,179 EN 10270-1 92,22 106,59 38,49 76,1 | 88,1 | 80,1 | 60,1
Z-130BX 9,6 98,2 2,426 EN 10270-1 144,1 152,72 54,52 70,7 | 83,0 | 74,6 | 54,5
Z-115W-27X 8 114 2,692 EN 10270-1 141,7 161,23 47,23 69,1 | 90,0 | 69,4 | 48,0
Z-115W-26X 8 102 3,041 EN 10270-1 141,7 143,81 41,81 66,3 | 91,1 | 65,2 | 42,5
Z-115W-25X 8 90,5 3,494 EN 10270-1 141,7 126,89 36,39 61,8 | 87,5 | 61,0 | 37,0
Z-115VX 7 92,1 3,73 EN 10270-1 132,1 122,75 30,65 60,7 | 89,8 | 58,8 | 33,4
Z-115W-24X 8 80 4,017 EN 10270-1 141,7 111,65 31,65 57,9 | 84,2 | 57,3 | 32,2
Z-115W-23X 8 71 4,609 EN 10270-1 141,7 98,5 27,5 54,4 | 81,4 | 54,0 | 28,0
Z-130UX 9 118 4,795 EN 10270-1 209 155,65 37,65 52,8 | 80,9 | 51,5 | 25,9
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-115EX

Paese d'origine: DE, German; Molla di estensione Z-115EX
