Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-36X

Quantità	Prezzo singolo [EUR]
1	8,0100 EUR
2	5,0500 EUR
3	4,1300 EUR
7	3,5200 EUR
17	3,5200 EUR
37	3,5200 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR
450	3,5200 EUR

Molla di estensione Acquistare

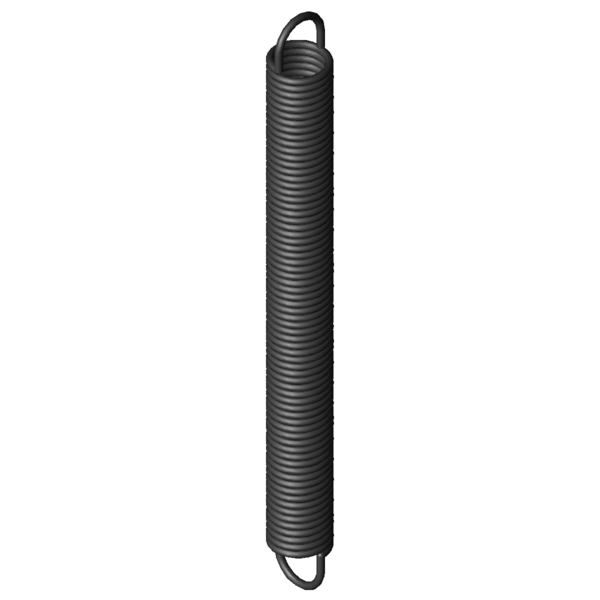

Immagine del prodotto Molla di estensione Z-162U-36X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-36X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	28,9	mm	Diametro minore del cono
L0	241	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	212,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	492,33	mm	Lunghezza massima a carico statico
sn	251,33	mm	Escursione elastica massima a carico statico
Fn	348,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,37	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,272	N/mm	Costante della molla
F0	27,5	N	Forza di precompressione interna
Fntol	18,09	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	263,65	g	Peso dell’articolo
PG	###ZT	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-36X

Modulo di richiesta Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-36X

Molle di estensione simili per Molla di estensione Z-162U-36X Acciaio per molle Ø 3 x 24 x 241 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-36X	EN 10270-1	3	24	241	348,5	492,33	251,33	1,272	93,2 \| 96,7 \| 94,3 \| 88,5
RZ-162U-36X	1.4310	3	24	241	287,9	483,39	242,39	1,097	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-15X	24	178	0,124	EN 10270-1	84,2	824,95	646,95	39,4 \| 80,7 \| 29,3 \| 8,3
Z-153EX	27,5	234	0,328	EN 10270-1	184,9	756,69	522,69	52,7 \| 87,8 \| 47,8 \| 22,6
Z-153DX	27,5	213	0,365	EN 10270-1	184,9	681,91	468,91	55,0 \| 89,6 \| 50,3 \| 25,2
Z-156EX	22,5	225	0,64	EN 10270-1	223,8	547,18	322,18	67,4 \| 91,2 \| 66,6 \| 44,4
Z-156DX	22,5	205	0,713	EN 10270-1	223,8	494,03	289,03	70,2 \| 90,5 \| 70,6 \| 49,4
Z-162K-04X	25	227	0,832	EN 10270-1	277,6	534,45	307,45	76,2 \| 95,0 \| 76,0 \| 57,6
Z-162K-03X	25	199	0,974	EN 10270-1	277,6	461,73	262,73	81,1 \| 93,7 \| 82,2 \| 67,5
Z-171DX	28,2	262	0,98	EN 10270-1	358,7	604,05	342,05	83,7 \| 90,3 \| 85,3 \| 75,6
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	89,3 \| 92,3 \| 90,1 \| 85,4
Z-162U-36X	24	241	1,272	EN 10270-1	348,5	492,33	251,33	93,2 \| 96,7 \| 94,3 \| 88,5
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	92,3 \| 96,3 \| 93,5 \| 87,0
Z-174EX	23,2	279	1,717	EN 10270-1	430,1	511,77	232,77	84,7 \| 92,3 \| 86,8 \| 75,0
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	85,1 \| 91,9 \| 87,4 \| 76,0
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	81,5 \| 95,2 \| 82,1 \| 67,3
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	76,6 \| 94,5 \| 76,7 \| 58,6
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	70,1 \| 88,9 \| 71,3 \| 50,1
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	63,8 \| 84,3 \| 65,5 \| 41,6
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	60,1 \| 83,7 \| 60,5 \| 36,2
Z-177DX	19,2	247	3,739	EN 10270-1	510	371,24	124,24	61,0 \| 90,4 \| 58,9 \| 33,8
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	54,6 \| 84,3 \| 52,4 \| 27,0
Z-207X	24	277	5,279	EN 10270-1	765,7	409,01	132,01	53,4 \| 87,3 \| 49,0 \| 23,9
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	53,3 \| 87,9 \| 48,6 \| 23,5
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	52,4 \| 91,7 \| 45,2 \| 20,4
Z-204X	24	193	8	EN 10270-1	765,7	280,11	87,11	49,4 \| 88,0 \| 42,3 \| 17,8

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-36X

Paese d'origine: DE, German; Molla di estensione Z-162U-36X
