Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Prezzi a scalare - Molla di estensione Z-177DX

Quantità	Prezzo singolo [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Molla di estensione Acquistare

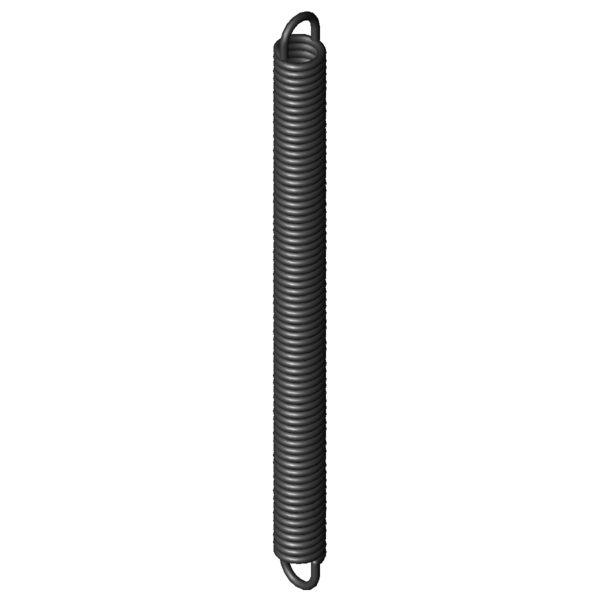

Immagine del prodotto Molla di estensione Z-177DX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-177DX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	19,2	mm	Diametro esterno delle spire
Dh	24,3	mm	Diametro minore del cono
L0	247	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	226,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	371,24	mm	Lunghezza massima a carico statico
sn	124,24	mm	Escursione elastica massima a carico statico
Fn	510	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10,3	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	3,739	N/mm	Costante della molla
F0	45,5	N	Forza di precompressione interna
Fntol	35,79	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	45	gradi	Tolleranza posizione occhiello
Gew	228,7	g	Peso dell’articolo
PG	###ZS	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

calcolo del percorso della forza Molla di estensione Z-177DX

Modulo di richiesta Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Modulo di richiesta Molla di estensione Z-177DX

Molle di estensione simili per Molla di estensione Z-177DX Acciaio per molle Ø 3,2 x 19,2 x 247 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-177DX	EN 10270-1	3,2	19,2	247	510	371,24	124,24	3,739	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177DX	1.4310	3,2	19,2	247	422,9	367,37	120,37	3,211	91,8 \| 100,0 \| 89,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-36X	24	241	1,272	EN 10270-1	348,5	492,33	251,33	77,3 \| 95,0 \| 77,3 \| 59,6
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	61,2 \| 85,0 \| 61,5 \| 37,0
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	81,5 \| 95,2 \| 82,1 \| 67,3
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	63,4 \| 82,3 \| 66,1 \| 41,8
Z-174EX	23,2	279	1,717	EN 10270-1	430,1	511,77	232,77	87,7 \| 93,9 \| 89,7 \| 79,4
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	93,1 \| 96,6 \| 94,3 \| 88,5
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	87,4 \| 87,4 \| 83,0 \| 91,7
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	72,1 \| 87,3 \| 74,2 \| 54,6
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	75,9 \| 84,2 \| 80,5 \| 63,0
Z-162EX	15	213	2,621	EN 10270-1	324,5	325,64	112,64	76,1 \| 80,8 \| 77,1 \| 70,2
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	84,1 \| 91,2 \| 86,7 \| 74,4
Z-177EX	19,2	273	3,354	EN 10270-1	510	411,49	138,49	93,8 \| 96,8 \| 94,9 \| 89,7
Z-162U-46X	18	231,5	3,505	EN 10270-1	452,6	348,14	116,64	76,3 \| 89,9 \| 79,1 \| 60,0
Z-177DX	19,2	247	3,739	EN 10270-1	510	371,24	124,24	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-45X	18	207,5	3,96	EN 10270-1	452,6	310,76	103,26	90,0 \| 90,5 \| 85,9 \| 93,7
Z-177CX	19,2	221	4,223	EN 10270-1	510	330,99	109,99	71,8 \| 93,2 \| 71,9 \| 50,2
Z-162U-44X	18	183,5	4,549	EN 10270-1	452,6	273,38	89,88	83,1 \| 87,3 \| 80,5 \| 81,5
Z-177BX	19,2	196	4,852	EN 10270-1	510	291,74	95,74	86,2 \| 93,1 \| 88,5 \| 77,1
Z-177AX	19,2	174	5,579	EN 10270-1	510	257,27	83,27	80,2 \| 90,1 \| 83,5 \| 67,0
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	61,3 \| 89,9 \| 59,2 \| 34,9
Z-177UX	18	237	9,591	EN 10270-1	739,6	306,63	69,63	64,7 \| 92,9 \| 62,5 \| 38,6
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	50,3 \| 86,0 \| 44,8 \| 20,0

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione Z-177DX

Paese d'origine: DE, German; Molla di estensione Z-177DX
