Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Ceny progresywne - Sprężyna dociskowa D-207JP

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

Obraz produktu Sprężyna dociskowa D-207JP

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JP

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	25	mm	Średnia średnica zwoju
De	26,5	mm	Zewnętrzna średnica zwoju
Dd	22,7	mm	Maksymalna średnica trzpienia
Dh	27,9	mm	Minimalna średnica tulei
L0	224	mm	Długość swobodna
Lk	190,16	mm	Długość wyboczenia
Fn	31,921	N	Maksymalna siła przy obciążeniu statycznym
Ln	45,09	mm	Minimalna długość przy obciążeniu statycznym
sn	178,91	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	30,642	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	52,26	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	146,35	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	12,027	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,178	N/mm	Sztywnosc sprezyny
Gew	22,4904	g	Waga artykułu
Fntol	2,83	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	2,81	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	13,16	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JP

Formularz zapytania Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Formularz zapytania Sprężyna dociskowa D-207JP

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JP Stal sprężynowa Ø 1,5 x 25 x 224 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JP	EN 10270-1	1,5	26,5	224	31,921	45,09	178,91	18,5	0,178	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JP	1.4310	1,5	26,5	224	27,417	45,09	178,91	18,5	0,153	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-180M	20	209	0,205	EN 10270-1	36,775	29,71	179,29	87,7 \| 82,9 \| 93,3 \| 87,0
D-206D	24	253	0,219	EN 10270-1	47,651	35,15	217,85	82,3 \| 90,8 \| 74,6 \| 81,6
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	80,1 \| 89,3 \| 83,6 \| 67,6
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	80,8 \| 93,5 \| 82,5 \| 66,4
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	69,3 \| 89,5 \| 70,2 \| 48,1
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	68,9 \| 89,7 \| 70,3 \| 46,7
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	65,6 \| 89,5 \| 67,6 \| 39,6
D-239A	27	290	0,464	EN 10270-1	104,762	64,05	225,95	58,9 \| 83,5 \| 54,8 \| 38,5
D-232H	30	181	0,502	EN 10270-1	76,449	28,71	152,29	61,0 \| 84,2 \| 63,4 \| 35,5
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	58,0 \| 81,5 \| 59,9 \| 32,4
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	59,3 \| 86,7 \| 59,6 \| 31,6
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	56,0 \| 83,5 \| 53,0 \| 31,6
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	56,3 \| 87,0 \| 57,2 \| 24,6
D-238	27	195	0,835	EN 10270-1	125,184	45	150	54,3 \| 86,7 \| 54,7 \| 21,4
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	51,3 \| 82,4 \| 51,7 \| 19,7

Liczba podobnych metalowych sprężyn: 15

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JP

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JP

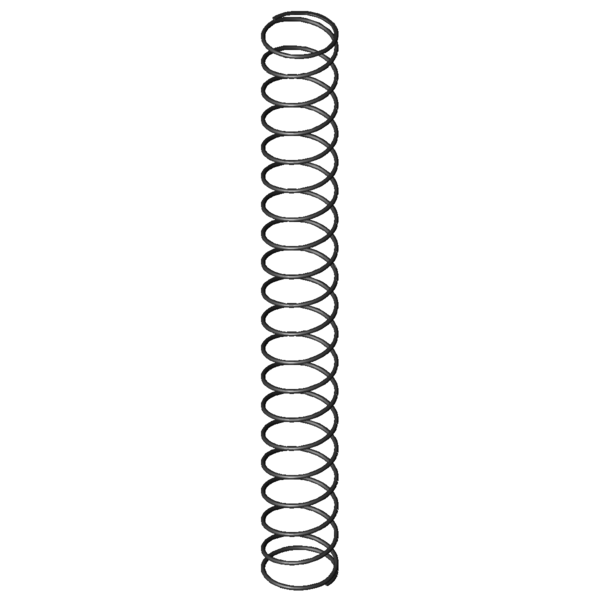

Obraz produktu - Sprezyny naciskowe D-207JP
