Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Ceny progresywne - Sprężyna dociskowa D-207N-01

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

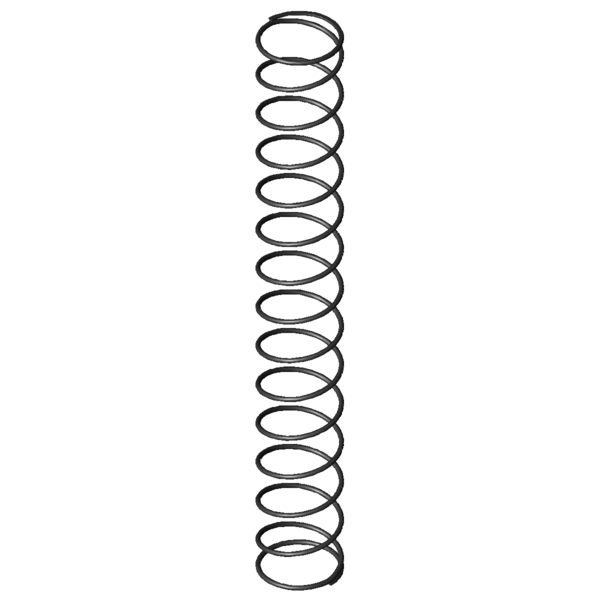

Obraz produktu Sprężyna dociskowa D-207N-01

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207N-01

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	26,4	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	24	mm	Maksymalna średnica trzpienia
Dh	29,5	mm	Minimalna średnica tulei
L0	206	mm	Długość swobodna
Lk	163,3	mm	Długość wyboczenia
Fn	45,752	N	Maksymalna siła przy obciążeniu statycznym
Ln	35,78	mm	Minimalna długość przy obciążeniu statycznym
sn	170,22	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	36,017	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	72	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	76,92	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,141	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	13,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,269	N/mm	Sztywnosc sprezyny
Gew	20,4313	g	Waga artykułu
Fntol	3,97	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,65	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	6,84	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207N-01

Formularz zapytania Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Formularz zapytania Sprężyna dociskowa D-207N-01

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207N-01 Stal sprężynowa Ø 1,6 x 26,4 x 206 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207N-01	EN 10270-1	1,6	28	206	45,752	35,78	170,22	13,5	0,269	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207N-01	1.4310	1,6	28	206	39,296	35,78	170,22	13,5	0,231	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	80,8 \| 93,5 \| 82,5 \| 66,4
D-180M	20	209	0,205	EN 10270-1	36,775	29,71	179,29	81,9 \| 81,7 \| 87,7 \| 76,3
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	100,0 \| 100,0 \| 100,0 \| 100,0
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	83,5 \| 96,0 \| 84,2 \| 70,4
D-232H	30	181	0,502	EN 10270-1	76,449	28,71	152,29	72,7 \| 90,0 \| 74,7 \| 53,5
D-234J	34	205	0,524	EN 10270-1	90,483	32,2	172,8	71,1 \| 87,3 \| 74,5 \| 51,3
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	69,0 \| 87,2 \| 70,9 \| 48,9
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	68,1 \| 85,3 \| 70,1 \| 48,9
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	69,4 \| 90,4 \| 70,2 \| 47,7
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	64,2 \| 89,7 \| 65,7 \| 37,1
D-238	27	195	0,835	EN 10270-1	125,184	45	150	61,6 \| 90,4 \| 62,3 \| 32,2
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	58,0 \| 85,2 \| 59,1 \| 29,7
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	55,3 \| 85,2 \| 56,4 \| 24,4
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	55,7 \| 82,7 \| 60,6 \| 23,7
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	53,9 \| 82,7 \| 59,6 \| 19,5
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	48,9 \| 80,8 \| 46,3 \| 19,5
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	48,8 \| 76,0 \| 54,1 \| 16,3
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	47,0 \| 80,7 \| 46,8 \| 13,4

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207N-01

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207N-01
