Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Ceny progresywne - Sprężyna dociskowa D-232H

Ilość	Cena jednostkowa [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Sprężyna dociskowa Kupić

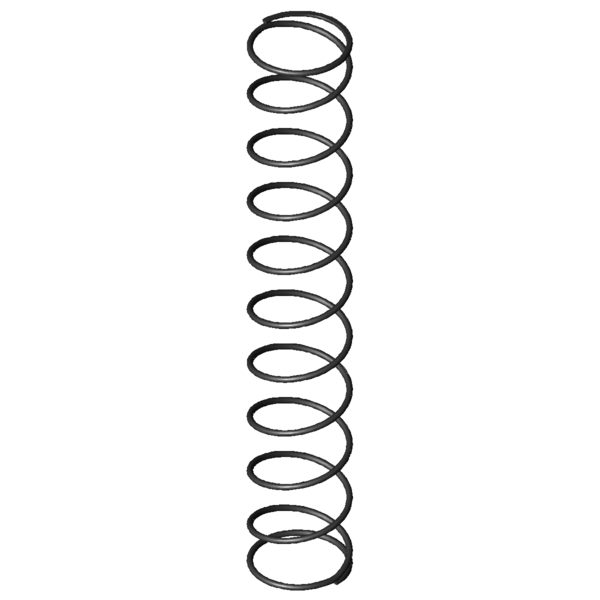

Obraz produktu Sprężyna dociskowa D-232H

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-232H

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,8	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	28,2	mm	Średnia średnica zwoju
De	30	mm	Zewnętrzna średnica zwoju
Dd	25,6	mm	Maksymalna średnica trzpienia
Dh	32	mm	Minimalna średnica tulei
L0	181	mm	Długość swobodna
Lk	120,2	mm	Długość wyboczenia
Fn	76,449	N	Maksymalna siła przy obciążeniu statycznym
Ln	28,71	mm	Minimalna długość przy obciążeniu statycznym
sn	152,29	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	74,434	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	32,72	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	56,62	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	18,863	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,502	N/mm	Sztywnosc sprezyny
Gew	20,4933	g	Waga artykułu
Fntol	4,7	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,67	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	7,08	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	J	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-232H

Formularz zapytania Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Formularz zapytania Sprężyna dociskowa D-232H

Podobne sprężyny naciskowe do Sprężyna dociskowa D-232H Stal sprężynowa Ø 1,8 x 28,2 x 181 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-232H	EN 10270-1	1,8	30	181	76,449	28,71	152,29	9,5	0,502	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232H	1.4310	1,8	30	181	65,662	28,71	152,29	9,5	0,431	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JC	35,5	176	0,154	EN 10270-1	23,025	26,85	149,15	61,0 \| 88,4 \| 64,0 \| 30,8
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	61,3 \| 87,4 \| 61,3 \| 35,2
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	72,7 \| 90,0 \| 74,7 \| 53,5
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	86,0 \| 94,1 \| 87,9 \| 76,1
D-232H	30	181	0,502	EN 10270-1	76,449	28,71	152,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	94,4 \| 96,5 \| 95,6 \| 91,3
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	91,4 \| 94,6 \| 88,3 \| 91,3
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	91,4 \| 90,9 \| 94,4 \| 89,0
D-238	27	195	0,835	EN 10270-1	125,184	45	150	77,0 \| 90,9 \| 79,8 \| 60,2
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	63,2 \| 86,3 \| 63,8 \| 39,4
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	60,7 \| 84,9 \| 60,7 \| 36,5
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	60,8 \| 84,3 \| 62,9 \| 35,1
D-297A	35,2	190	1,762	EN 10270-1	193,133	80,4	109,6	54,4 \| 78,9 \| 55,8 \| 28,5
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	56,3 \| 86,7 \| 57,2 \| 25,0
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	54,6 \| 84,9 \| 54,1 \| 24,6
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	49,7 \| 79,2 \| 49,2 \| 20,5
D-297	35,2	190	2,608	EN 10270-1	348,429	56,4	133,6	51,0 \| 78,9 \| 54,8 \| 19,2
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	47,9 \| 80,3 \| 47,1 \| 16,5
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	47,0 \| 81,3 \| 44,2 \| 15,6
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	47,5 \| 80,3 \| 48,8 \| 13,6

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-232H

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-232H
