Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Ceny progresywne - Sprężyna dociskowa D-238A

Ilość	Cena jednostkowa [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Sprężyna dociskowa Kupić

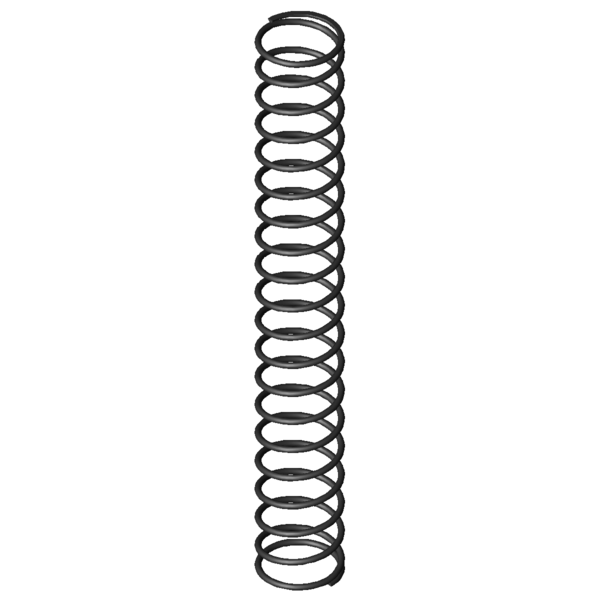

Obraz produktu Sprężyna dociskowa D-238A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-238A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	25	mm	Średnia średnica zwoju
De	27	mm	Zewnętrzna średnica zwoju
Dd	22,3	mm	Maksymalna średnica trzpienia
Dh	28,6	mm	Minimalna średnica tulei
L0	195	mm	Długość swobodna
Lk	154,6	mm	Długość wyboczenia
Fn	79,863	N	Maksymalna siła przy obciążeniu statycznym
Ln	53,37	mm	Minimalna długość przy obciążeniu statycznym
sn	141,63	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	76,374	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	59,56	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	99,09	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	10,432	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,564	N/mm	Sztywnosc sprezyny
Gew	39,9829	g	Waga artykułu
Fntol	5,33	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	5,28	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	7,33	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	K	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-238A

Formularz zapytania Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Formularz zapytania Sprężyna dociskowa D-238A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-238A Stal sprężynowa Ø 2 x 25 x 195 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-238A	EN 10270-1	2	27	195	79,863	53,37	141,63	18,5	0,564	100,0 \| 100,0 \| 100,0 \| 100,0
VD-238A	1.4310	2	27	195	68,594	53,37	141,63	18,5	0,484	92,9 \| 100,0 \| 92,9 \| 85,9
VD-238	1.4310	2	27	195	107,878	44,5	150,5	12,5	0,717	87,6 \| 100,0 \| 84,1 \| 78,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	59,3 \| 86,7 \| 59,6 \| 31,6
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	64,3 \| 83,7 \| 62,5 \| 46,8
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	69,4 \| 90,4 \| 70,2 \| 47,7
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	80,1 \| 89,7 \| 82,8 \| 67,7
D-232H	30	181	0,502	EN 10270-1	76,449	28,71	152,29	91,4 \| 90,9 \| 94,4 \| 89,0
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	96,6 \| 94,4 \| 97,9 \| 97,5
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	93,2 \| 92,4 \| 89,5 \| 97,5
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	85,3 \| 95,8 \| 82,1 \| 77,9
D-238	27	195	0,835	EN 10270-1	125,184	45	150	82,2 \| 100,0 \| 79,1 \| 67,6
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	78,7 \| 93,0 \| 80,9 \| 62,3
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	73,5 \| 90,5 \| 75,6 \| 54,5
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	73,2 \| 93,0 \| 75,3 \| 51,2
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	66,9 \| 86,5 \| 64,4 \| 49,8
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	64,3 \| 87,6 \| 64,5 \| 41,0
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	62,0 \| 86,5 \| 58,5 \| 41,0
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	62,9 \| 87,1 \| 63,5 \| 37,9
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	58,4 \| 86,1 \| 61,1 \| 28,1
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	57,7 \| 87,6 \| 57,7 \| 27,7
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	54,6 \| 84,4 \| 53,8 \| 25,5
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	52,5 \| 84,4 \| 52,1 \| 21,0
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	51,4 \| 85,2 \| 50,3 \| 18,6
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	49,7 \| 84,6 \| 47,1 \| 17,5

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-238A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-238A
