Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Ceny progresywne - Sprężyna dociskowa D-207KD

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

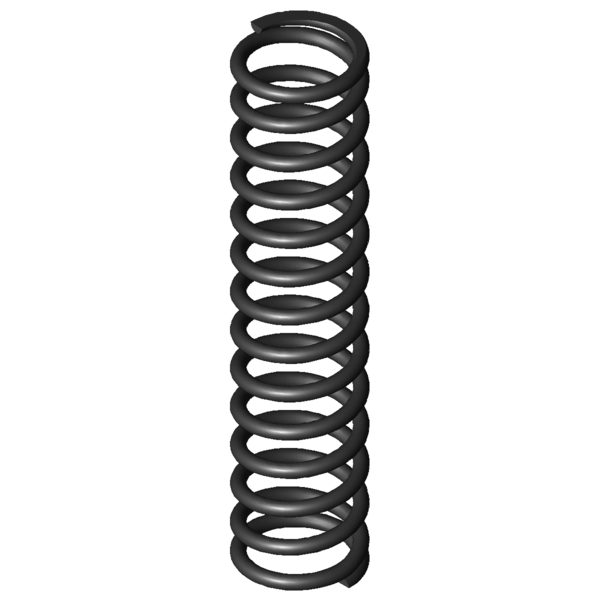

Obraz produktu Sprężyna dociskowa D-207KD

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KD

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	11	mm	Średnia średnica zwoju
De	12,5	mm	Zewnętrzna średnica zwoju
Dd	8,9	mm	Maksymalna średnica trzpienia
Dh	13,3	mm	Minimalna średnica tulei
L0	55,8	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	95,05	N	Maksymalna siła przy obciążeniu statycznym
Ln	25,14	mm	Minimalna długość przy obciążeniu statycznym
sn	30,66	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	89,772	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	26,84	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	13,81	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4,344	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	3,1	N/mm	Sztywnosc sprezyny
Gew	6,9994	g	Waga artykułu
Fntol	5,77	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	5,69	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,4	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KD

Formularz zapytania Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Formularz zapytania Sprężyna dociskowa D-207KD

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KD Stal sprężynowa Ø 1,5 x 11 x 55,8 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KD	EN 10270-1	1,5	12,5	55,8	95,05	25,14	30,66	12,5	3,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KD	1.4310	1,5	12,5	55,8	81,638	25,14	30,66	12,5	2,662	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-115F	12	50	0,308	EN 10270-1	13,21	7,14	42,86	43,4 \| 77,4 \| 42,7 \| 9,9
D-117P	12	54	0,349	EN 10270-1	14,998	11,08	42,92	45,6 \| 82,0 \| 43,6 \| 11,3
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	53,7 \| 84,8 \| 58,6 \| 17,8
D-148	13,5	55,5	0,614	EN 10270-1	25,87	13,34	42,16	52,0 \| 86,2 \| 50,0 \| 19,8
D-145H-11	14	54	0,713	EN 10270-1	30,82	10,8	43,2	53,0 \| 84,2 \| 51,7 \| 23,0
D-150D	12,5	48	0,788	EN 10270-1	27,553	13,04	34,96	56,0 \| 84,2 \| 58,3 \| 25,4
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	55,8 \| 84,8 \| 56,4 \| 26,3
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	64,1 \| 89,7 \| 63,6 \| 39,1
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	67,1 \| 91,0 \| 66,6 \| 43,7
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	93,3 \| 92,7 \| 88,8 \| 98,4
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	72,3 \| 90,8 \| 36,4 \| 89,6
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	92,9 \| 98,2 \| 93,4 \| 87,0
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	88,1 \| 94,5 \| 88,7 \| 81,2
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	88,3 \| 96,3 \| 89,1 \| 79,4
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	85,6 \| 95,5 \| 86,4 \| 74,7
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	76,7 \| 92,6 \| 77,8 \| 59,8
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	76,5 \| 94,0 \| 77,4 \| 58,0
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	76,2 \| 93,8 \| 76,8 \| 58,0
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	69,4 \| 89,4 \| 71,2 \| 47,7
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	61,8 \| 86,9 \| 61,2 \| 37,4
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	60,3 \| 89,9 \| 55,8 \| 35,2
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	61,4 \| 90,0 \| 59,3 \| 35,0
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	56,4 \| 88,3 \| 53,0 \| 28,1
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	56,0 \| 86,9 \| 54,4 \| 26,6
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	55,5 \| 89,9 \| 52,9 \| 23,8

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KD

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KD
