Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Ceny progresywne - Sprężyna dociskowa D-222D

Ilość Cena jednostkowa [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Sprężyna dociskowa Kupić

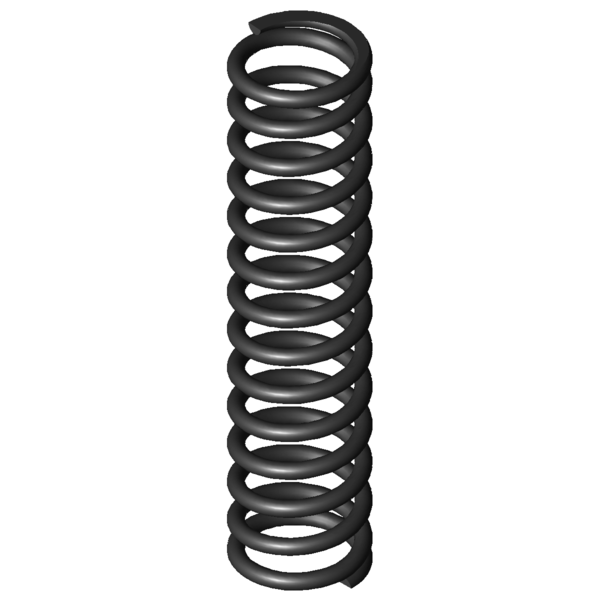

Obraz produktu Sprężyna dociskowa D-222D
Obraz produktu Sprężyna dociskowa D-222D
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-222D

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 11,1 mm Średnia średnica zwoju
De 12,7 mm Zewnętrzna średnica zwoju
Dd 9 mm Maksymalna średnica trzpienia
Dh 13,3 mm Minimalna średnica tulei
L0 54 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 106,837 N Maksymalna siła przy obciążeniu statycznym
Ln 26,64 mm Minimalna długość przy obciążeniu statycznym
sn 27,36 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 100,135 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 28,36 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 13,59 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 4,192 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 12,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 3,905 N/mm Sztywnosc sprezyny
Gew 8,0362 g Waga artykułu
Fntol 6,94 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 6,84 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,3 mm (+/-) Tolerancja średnicy zwoju
L0tol 1,37 mm (+/-) Tolerancja długości swobodnej sprężyny
PG F - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-222D

Formularz zapytania Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Formularz zapytania Sprężyna dociskowa D-222D

Podobne sprężyny naciskowe do Sprężyna dociskowa D-222D Stal sprężynowa Ø 1,6 x 11,1 x 54 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-222D EN 10270-1 1,6 12,7 54 106,837 26,64 27,36 12,5 3,905 100,0 | 100,0 | 100,0 | 100,0
VD-222D 1.4310 1,6 12,7 54 91,762 26,64 27,36 12,5 3,354 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 49,4 | 81,8 | 52,3 | 14,1
D-148 13,5 55,5 0,614 EN 10270-1 25,87 13,34 42,16 48,3 | 84,6 | 44,6 | 15,7
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 49,6 | 84,4 | 46,1 | 18,3
D-150D 12,5 48 0,788 EN 10270-1 27,553 13,04 34,96 51,8 | 83,3 | 52,0 | 20,2
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 51,0 | 81,8 | 50,3 | 20,9
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 54,8 | 81,8 | 55,0 | 27,5
D-179M 12 55,9 1,212 EN 10270-1 49,302 15,23 40,67 58,1 | 86,6 | 56,7 | 31,0
D-207J-25 15 54 1,233 EN 10270-1 24,478 34,15 19,85 57,4 | 92,8 | 47,7 | 31,6
D-180P 13 57,7 1,353 EN 10270-1 55,633 16,59 41,11 60,9 | 88,8 | 59,3 | 34,7
D-207AD 11 54 3,051 EN 10270-1 83,706 26,56 27,44 86,2 | 91,4 | 89,0 | 78,1
D-207KD 12,5 55,8 3,1 EN 10270-1 95,05 25,14 30,66 88,3 | 96,3 | 89,1 | 79,4
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 72,4 | 92,2 | 36,3 | 88,6
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 94,1 | 95,5 | 95,6 | 91,3
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 93,0 | 92,9 | 88,1 | 97,8
D-222D 12,7 54 3,905 EN 10270-1 106,837 26,64 27,36 100,0 | 100,0 | 100,0 | 100,0
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 91,6 | 96,4 | 81,2 | 97,1
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 94,7 | 92,8 | 97,0 | 94,1
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 84,9 | 95,0 | 85,9 | 73,8
D-225A 11,6 53 5,341 EN 10270-1 142,226 26,37 26,63 85,3 | 96,5 | 86,2 | 73,1
D-226 11,6 58,5 5,341 EN 10270-1 167,179 27,2 31,3 81,1 | 94,5 | 75,7 | 73,1
D-261A 12 55 8,811 EN 10270-1 78,526 46,09 8,91 62,7 | 90,9 | 53,0 | 44,3
D-234BD 11 55 8,861 EN 10270-1 173,816 35,38 19,62 67,3 | 91,2 | 66,6 | 44,1
D-257DA 14 50 8,984 EN 10270-1 195,539 28,23 21,77 66,1 | 87,8 | 67,1 | 43,5
D-257E-06 12,3 51 11,049 EN 10270-1 179,287 34,77 16,23 61,7 | 90,4 | 59,5 | 35,3
D-257E-10 13 50 11,663 EN 10270-1 255,975 28,05 21,95 61,5 | 90,1 | 61,0 | 33,5
D-261 12 55 13,04 EN 10270-1 294,215 32,44 22,56 60,1 | 90,9 | 59,4 | 29,9
D-263Q-06 12,3 51 17,818 EN 10270-1 253,649 36,76 14,24 52,3 | 88,0 | 47,1 | 21,9
D-263V-06 12,35 51 27,017 EN 10270-1 427,912 35,16 15,84 47,5 | 86,6 | 41,4 | 14,5
Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-222D

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-222D
