Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Ceny progresywne - Sprężyna dociskowa D-225A

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

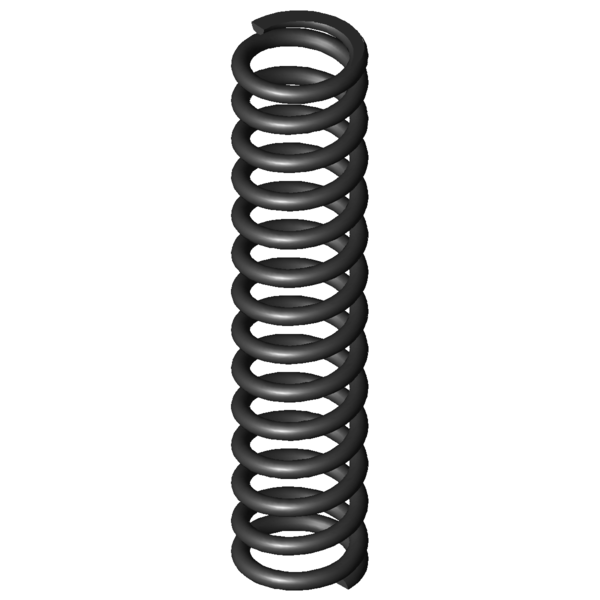

Obraz produktu Sprężyna dociskowa D-225A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-225A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	10	mm	Średnia średnica zwoju
De	11,6	mm	Zewnętrzna średnica zwoju
Dd	7,9	mm	Maksymalna średnica trzpienia
Dh	12,2	mm	Minimalna średnica tulei
L0	53	mm	Długość swobodna
Lk	19,26	mm	Długość wyboczenia
Fn	142,226	N	Maksymalna siła przy obciążeniu statycznym
Ln	26,37	mm	Minimalna długość przy obciążeniu statycznym
sn	26,63	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	133,743	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	27,96	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	8,92	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4,112	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	5,341	N/mm	Sztywnosc sprezyny
Gew	7,2398	g	Waga artykułu
Fntol	8,6	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,49	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,21	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-225A

Formularz zapytania Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Formularz zapytania Sprężyna dociskowa D-225A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-225A Stal sprężynowa Ø 1,6 x 10 x 53 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-225A	EN 10270-1	1,6	11,6	53	142,226	26,37	26,63	12,5	5,341	100,0 \| 100,0 \| 100,0 \| 100,0
VD-225A	1.4310	1,6	11,6	53	122,157	26,37	26,63	12,5	4,588	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	48,3 \| 84,0 \| 45,7 \| 15,3
D-158	10,3	55	0,938	EN 10270-1	34,148	18,6	36,4	49,6 \| 82,6 \| 48,6 \| 17,6
D-153A	11	52	1,072	EN 10270-1	40,884	13,88	38,13	51,5 \| 85,1 \| 49,3 \| 20,1
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	53,2 \| 86,7 \| 50,1 \| 22,7
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	69,5 \| 86,0 \| 73,1 \| 49,4
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	76,2 \| 93,5 \| 78,0 \| 57,1
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	76,2 \| 93,8 \| 76,8 \| 58,0
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	81,4 \| 95,6 \| 82,0 \| 66,7
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	82,1 \| 96,4 \| 78,5 \| 71,5
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	85,3 \| 96,5 \| 86,2 \| 73,1
D-207D	10	54,4	3,97	EN 10270-1	105,203	27,9	26,5	83,8 \| 90,4 \| 86,7 \| 74,3
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	87,1 \| 95,0 \| 88,8 \| 77,7
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	96,6 \| 95,3 \| 97,5 \| 97,1
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	95,4 \| 98,5 \| 88,7 \| 99,1
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	65,3 \| 91,0 \| 44,3 \| 60,6
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	77,1 \| 93,4 \| 77,8 \| 60,3
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	69,6 \| 90,2 \| 70,1 \| 48,3
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	66,2 \| 91,0 \| 66,5 \| 41,0
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	57,5 \| 87,8 \| 54,8 \| 30,0
D-263D	10	52	20,539	EN 10270-1	270,215	38,84	13,16	55,0 \| 88,1 \| 51,0 \| 26,0
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	53,1 \| 87,0 \| 48,8 \| 23,6
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	50,7 \| 86,1 \| 46,4 \| 19,8

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-225A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-225A
