Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Ceny progresywne - Sprężyna dociskowa D-261A

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

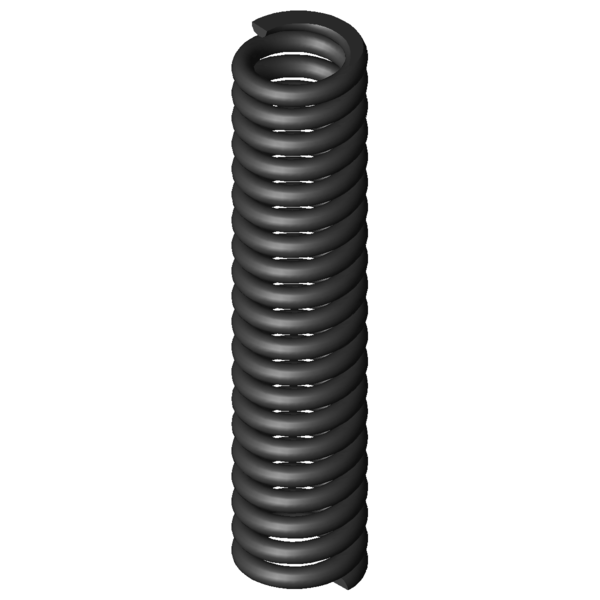

Obraz produktu Sprężyna dociskowa D-261A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-261A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	10	mm	Średnia średnica zwoju
De	12	mm	Zewnętrzna średnica zwoju
Dd	7,5	mm	Maksymalna średnica trzpienia
Dh	12,6	mm	Minimalna średnica tulei
L0	55	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	78,526	N	Maksymalna siła przy obciążeniu statycznym
Ln	46,09	mm	Minimalna długość przy obciążeniu statycznym
sn	8,91	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	56,037	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	48,64	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	6,36	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	2,865	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	8,811	N/mm	Sztywnosc sprezyny
Gew	15,9932	g	Waga artykułu
Fntol	15,56	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	15,22	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,63	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-261A

Formularz zapytania Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Formularz zapytania Sprężyna dociskowa D-261A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-261A Stal sprężynowa Ø 2 x 10 x 55 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-261A	EN 10270-1	2	12	55	78,526	46,09	8,91	18,5	8,811	100,0 \| 100,0 \| 100,0 \| 100,0
VD-261A	1.4310	2	12	55	67,446	46,09	8,91	18,5	7,568	92,9 \| 100,0 \| 92,9 \| 85,9
VD-261	1.4310	2	12	55	252,7	32,44	22,56	12,5	11,2	71,3 \| 100,0 \| 35,3 \| 78,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-153A	11	52	1,072	EN 10270-1	40,884	13,88	38,13	42,9 \| 78,7 \| 37,7 \| 12,2
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	46,9 \| 84,5 \| 42,3 \| 13,8
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	48,1 \| 82,5 \| 46,3 \| 15,4
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	61,5 \| 86,6 \| 63,1 \| 34,6
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	60,3 \| 89,9 \| 55,8 \| 35,2
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	61,2 \| 91,7 \| 51,6 \| 40,4
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	63,9 \| 87,9 \| 60,4 \| 43,3
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	62,7 \| 90,9 \| 53,0 \| 44,3
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	62,7 \| 88,9 \| 52,0 \| 47,1
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	64,4 \| 88,8 \| 45,7 \| 58,8
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	66,5 \| 89,5 \| 50,0 \| 60,0
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	65,3 \| 91,0 \| 44,3 \| 60,6
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	62,9 \| 90,2 \| 37,7 \| 60,6
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	77,9 \| 89,6 \| 70,4 \| 73,8
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	79,6 \| 93,9 \| 45,3 \| 99,5
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	75,3 \| 96,8 \| 49,3 \| 79,8
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	66,9 \| 100,0 \| 33,1 \| 67,6
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	63,3 \| 93,7 \| 46,8 \| 49,5
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	58,7 \| 93,1 \| 44,0 \| 39,0
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	53,9 \| 91,7 \| 37,3 \| 32,6

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-261A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-261A
