Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Descontos por quantidade - Mola de torção T-19527R

Quantidade	Preço individual [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Mola de torção Comprar

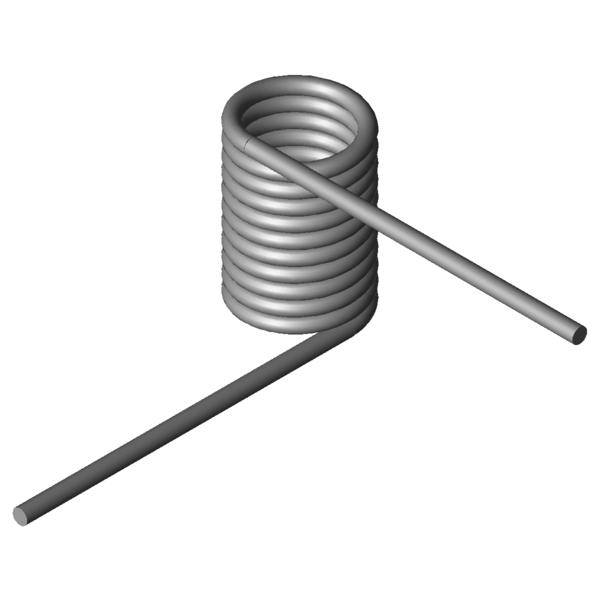

Imagem do Produto Mola de torção T-19527R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19527R

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	270	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	4	mm	Diâmetro do arame
Di	22,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	47	mm	Comprimento do corpo de mola
Ls	90	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1645,26	Nmm	(+/-) Tolerance maximum torque
Mn	5673,53	Nmm	Maior binário da mola
alphan	125,31	Graus	Maior ângulo de rotação da mola
nt	10,75	Unidade	N.º de enrolamentos
Ddmax	20,2	mm	Maior diâmetro de mandril possível
Ddmin	18	mm	Diámetro de árbol mínimo admisible
Ditol	0,52	mm	(+/-) tolerance of inner coil diameter
Gew	106,482	g	Peso do artigo
PG	S	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

cálculo do caminho de força Mola de torção T-19527R

Formulário de consulta Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Formulário de consulta Mola de torção T-19527R

Molas de torção semelhantes para Mola de torção T-19527R: Aço inoxidáve Ø 4 x 22,5 x 90 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19327R	16	35,25	2459,2	123,03	1.4310	62,9 \| 73,7 \| 70,8 \| 44,1
T-19347R	21	35,25	2533,79	160,09	1.4310	59,2 \| 81,1 \| 61,5 \| 35,0
T-19343R	21	20,25	2533,79	85,62	1.4310	64,1 \| 70,5 \| 56,5 \| 65,4
T-19367R	26	35,25	2582,84	197,17	1.4310	54,1 \| 78,8 \| 54,5 \| 28,9
T-17027R	22	21,6	2909,76	79,7	1.4310	70,9 \| 74,6 \| 57,4 \| 80,6
T-19407R	12,4	42,3	3909,65	79,54	1.4310	78,9 \| 78,4 \| 66,2 \| 92,1
T-19427R	17,4	42,3	4113,81	109,79	1.4310	82,9 \| 85,8 \| 80,1 \| 82,8
T-19423R	17,4	24,3	4113,81	58,73	1.4310	65,8 \| 73,0 \| 59,7 \| 64,6
T-19447R	22,4	42,3	4240,2	139,97	1.4310	80,7 \| 93,2 \| 82,1 \| 66,9
T-19443R	22,4	24,3	4240,2	74,91	1.4310	75,9 \| 80,4 \| 67,3 \| 80,0
T-19467R	27,4	42,3	4326,15	170,24	1.4310	72,8 \| 87,4 \| 74,9 \| 56,1
T-19463R	27,4	24,3	4326,15	91,1	1.4310	81,5 \| 74,6 \| 74,5 \| 95,3
T-19507R	17,5	47	5491,74	98,45	1.4310	87,1 \| 92,6 \| 87,7 \| 81,2
T-19503R	17,5	27	5491,74	52,66	1.4310	63,7 \| 78,4 \| 69,4 \| 43,4
T-19527R	22,5	47	5673,53	125,31	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19547R	27,5	47	5798,12	152,19	1.4310	89,4 \| 93,9 \| 90,1 \| 84,1
T-19543R	27,5	27	5798,12	81,34	1.4310	74,9 \| 79,8 \| 81,4 \| 63,5
T-19567R	32,5	47	5888,83	178,98	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19707R	20,5	30,38	7210,54	50,1	1.4310	57,4 \| 81,5 \| 59,3 \| 31,5
T-19716R	25,5	30,38	7413,47	61,82	1.4310	60,4 \| 80,6 \| 62,9 \| 37,8
T-19725R	30,5	30,38	7558,94	73,53	1.4310	62,2 \| 75,8 \| 66,9 \| 44,0
T-19808R	20	33,75	9706,06	44,25	1.4310	49,3 \| 80,2 \| 46,9 \| 20,6
T-19804R	20	18,75	9706,06	21,16	1.4310	39,0 \| 69,6 \| 37,7 \| 9,9
T-19822R	28	33,75	10155,28	61,11	1.4310	52,3 \| 77,4 \| 52,3 \| 27,2

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202089; Mola de torção T-19527R

País de origem: DE, German; Mola de torção T-19527R

Imagem do Produto - Molas de torção T-19527R

QR-Code: Mola de torção T-19527R

QR-Code - Molas de torção - T-19527R | https://www.federnshop.com/pt/produtos/molas_de_tor%c3%a7%c3%a3o/t-19527r.html
