Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Staffelpreise - Druckfeder D-386

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

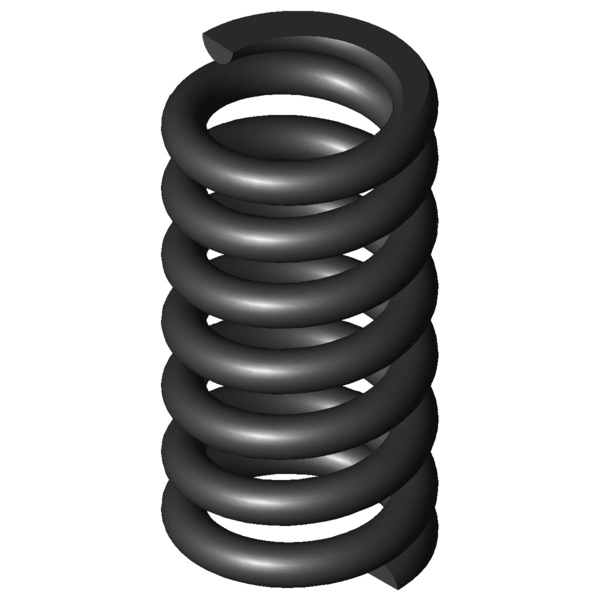

Produktbild Druckfeder D-386
Produktbild Druckfeder D-386
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-386

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 38,3 mm Äußerer Windungsdurchmesser
Dd 24,7 mm Dorndurchmesser
Dh 39,6 mm Hülsendurchmesser
L0 75 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2043,089 N Höchstkraft der Feder
Ln 52,06 mm Kleinste Länge der Feder
sn 22,94 mm Größter Federweg bei statischer Belastung
Fndyn 1828,126 N Dynamische Höchstkraft
Lndyn 54,47 mm Kleinste Länge dynamische Belastung
shdyn 8,34 mm Größter Federweg dynamische Belastung
S 12,491 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 89,047 N/mm Federrate
Gewicht 185,7858 g Gewicht des Artikels
Fntol 149 N (+/-) Toleranz für statische Höchstkraft
Fndtol 146 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,34 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Kraft-Weg-Berechnung Druckfeder D-386

Anfrageformular Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Anfrageformular Druckfeder D-386

Ähnliche Druckfedern im Umfeld der Druckfeder D-386 Federstahl Ø 6,3 x 32 x 75 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-386 EN 10270-1 6,3 38,3 75 2043,089 52,06 22,94 5,5 89,047 100,0 | 100,0 | 100,0 | 100,0
VD-386 1.4310 6,3 38,3 75 1754,8 52,06 22,94 5,5 76,482 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 47,2 | 83,9 | 41,4 | 16,2
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 49,6 | 87,0 | 44,2 | 17,5
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 65,0 | 92,0 | 63,3 | 39,7
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 63,5 | 86,7 | 64,1 | 39,7
D-364J-09 42 70 42,602 EN 10270-1 1284,016 39,86 30,14 69,3 | 90,6 | 69,5 | 47,8
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 69,7 | 86,3 | 73,8 | 48,8
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 75,1 | 93,3 | 76,7 | 55,4
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 76,1 | 91,5 | 77,7 | 59,0
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 82,0 | 96,3 | 82,2 | 67,4
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 79,9 | 96,1 | 70,3 | 73,3
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 79,7 | 94,7 | 69,4 | 75,0
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 88,8 | 91,9 | 91,3 | 83,2
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 92,9 | 95,6 | 94,3 | 88,7
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 86,9 | 92,2 | 77,4 | 91,2
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 100,0 | 100,0 | 100,0 | 100,0
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 89,0 | 97,0 | 89,7 | 80,4
D-389A-03 39 64 162,453 EN 10270-1 2810,439 46,7 17,3 73,8 | 92,5 | 74,1 | 54,8
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 69,2 | 89,5 | 71,9 | 46,1
D-389P 34 68 225,947 EN 10270-1 2438,149 57,21 10,79 64,9 | 89,8 | 65,4 | 39,4
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-386

Ursprungsland: DE, German; Druckfeder D-386
