Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Staffelpreise - Druckfeder D-404

Bestellmenge Einzelpreis [EUR]
1 18,8000 EUR
2 14,9700 EUR
3 11,4700 EUR
7 9,9300 EUR
17 8,7700 EUR
37 7,3800 EUR
75 7,2700 EUR
125 7,3137 EUR
175 7,2307 EUR
250 6,9982 EUR
350 6,7990 EUR

Druckfeder Kaufen

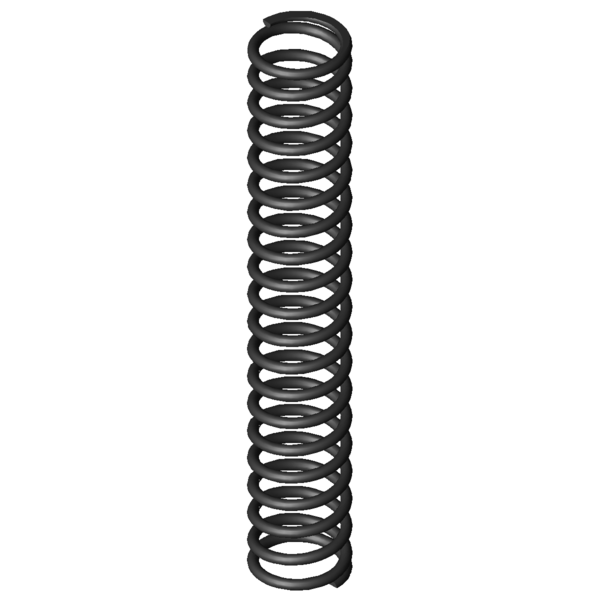

Produktbild Druckfeder D-404
Produktbild Druckfeder D-404
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-404

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 71 mm Äußerer Windungsdurchmesser
Dd 53,6 mm Dorndurchmesser
Dh 73,1 mm Hülsendurchmesser
L0 435 mm Ungespannte Länge der Feder
Lk 314,17 mm Knicklänge
Fn 2186,881 N Höchstkraft der Feder
Ln 192,57 mm Kleinste Länge der Feder
sn 242,43 mm Größter Federweg bei statischer Belastung
Fndyn 2029,629 N Dynamische Höchstkraft
Lndyn 210 mm Kleinste Länge dynamische Belastung
shdyn 86,12 mm Größter Federweg dynamische Belastung
S 23,081 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,021 N/mm Federrate
Gewicht 1612,1097 g Gewicht des Artikels
Fntol 96,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 94,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 7,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AY - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Kraft-Weg-Berechnung Druckfeder D-404

Anfrageformular Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Anfrageformular Druckfeder D-404

Ähnliche Druckfedern im Umfeld der Druckfeder D-404 Federstahl Ø 8 x 63 x 435 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-404 EN 10270-1 8 71 435 2186,881 192,57 242,43 18,5 9,021 100,0 | 100,0 | 100,0 | 100,0
VD-404 1.4310 8 71 435 1878,302 192,57 242,43 18,5 7,748 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-343A 68 395 1,376 EN 10270-1 359,554 133,78 261,22 51,0 | 83,0 | 54,6 | 15,3
D-368A 86,3 490 1,694 EN 10270-1 543,875 169 321 50,7 | 83,3 | 50,2 | 18,8
D-343 68 395 2,037 EN 10270-1 613,918 93,63 301,37 53,3 | 83,0 | 54,3 | 22,6
D-349A 55 410 2,264 EN 10270-1 587,196 150,63 259,38 54,4 | 78,1 | 60,2 | 25,1
D-368 86,3 490 2,508 EN 10270-1 932,126 118,27 371,73 55,0 | 83,3 | 53,9 | 27,8
D-364R-63 77 365 2,733 EN 10270-1 674,623 118,11 246,89 59,5 | 83,7 | 64,5 | 30,3
D-349 55 410 2,753 EN 10270-1 782,992 125,63 284,38 56,4 | 78,1 | 60,5 | 30,5
D-364E-16 70 335 2,779 EN 10270-1 650,875 100,81 234,19 58,5 | 81,5 | 63,2 | 30,8
D-374A 69,3 500 2,853 EN 10270-1 884,881 189,79 310,21 59,6 | 87,8 | 59,3 | 31,6
D-374 69,3 500 3,469 EN 10270-1 1185,488 158,29 341,71 62,9 | 87,8 | 62,6 | 38,5
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 58,4 | 84,8 | 51,9 | 38,5
D-389J 75 405 5,019 EN 10270-1 1286,281 148,71 256,29 74,7 | 91,8 | 76,7 | 55,6
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 72,0 | 84,8 | 74,1 | 56,9
D-398 88 410 6,52 EN 10270-1 1753,88 141 269 83,0 | 91,6 | 85,2 | 72,3
D-404 71 435 9,021 EN 10270-1 2186,881 192,57 242,43 100,0 | 100,0 | 100,0 | 100,0
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 80,3 | 89,7 | 83,7 | 67,6
D-434 73 410 22,023 EN 10270-1 3864,709 234,51 175,49 65,3 | 90,5 | 64,5 | 41,0
D-498 75 440 30,756 EN 10270-1 5628,307 257 183 58,4 | 88,8 | 57,2 | 29,3
D-546 80 460 36,316 EN 10270-1 6577,023 278,89 181,11 54,0 | 83,3 | 54,0 | 24,8
D-556 75 425 45,667 EN 10270-1 6741,389 277,38 147,62 50,9 | 86,3 | 46,7 | 19,8
D-508 60 360 68,53 EN 10270-1 7401,2 252 108 43,4 | 80,0 | 37,0 | 13,2
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-404

Ursprungsland: DE, German; Druckfeder D-404
