Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Staffelpreise - Druckfeder D-415

Bestellmenge	Einzelpreis [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Druckfeder Kaufen

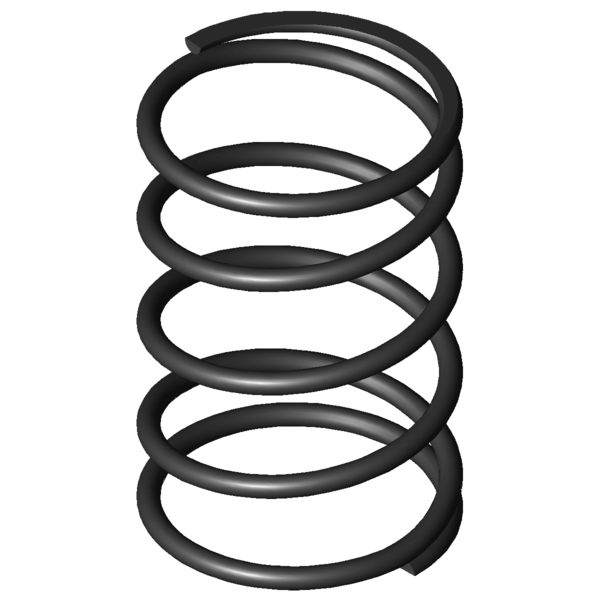

Produktbild Druckfeder D-415

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-415

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	125	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd	112	mm	Dorndurchmesser
Dh	140	mm	Hülsendurchmesser
L0	205	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2061,019	N	Höchstkraft der Feder
Ln	66,7	mm	Kleinste Länge der Feder
sn	138,3	mm	Größter Federweg bei statischer Belastung
Fndyn	1973,883	N	Dynamische Höchstkraft
Lndyn	72,55	mm	Kleinste Länge dynamische Belastung
shdyn	53,48	mm	Größter Federweg dynamische Belastung
S	55,714	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	14,903	N/mm	Federrate
Gewicht	1340,8892	g	Gewicht des Artikels
Fntol	119	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	118	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,94	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	###AW	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Kraft-Weg-Berechnung Druckfeder D-415

Anfrageformular Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Anfrageformular Druckfeder D-415

Ähnliche Druckfedern im Umfeld der Druckfeder D-415 Federstahl Ø 10 x 125 x 205 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	57,3 \| 79,0 \| 61,2 \| 31,7
D-364S	105	180	4,769	EN 10270-1	643,918	44,97	135,03	57,5 \| 76,2 \| 64,4 \| 32,0
D-389B	120	216	4,843	EN 10270-1	801,464	50,53	165,47	59,4 \| 84,6 \| 61,2 \| 32,5
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	56,3 \| 72,9 \| 62,0 \| 33,9
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	58,9 \| 73,4 \| 65,2 \| 38,2
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	64,3 \| 87,7 \| 64,3 \| 40,8
D-414A	150	254	6,813	EN 10270-1	1292,708	64,25	189,75	66,8 \| 86,9 \| 67,8 \| 45,7
D-391	108	260	7,587	EN 10270-1	1405,759	74,71	185,29	67,3 \| 79,6 \| 71,4 \| 50,9
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	66,8 \| 76,2 \| 70,1 \| 54,1
D-414D-22	120	255	8,886	EN 10270-1	1521,815	83,74	171,26	74,5 \| 86,4 \| 77,3 \| 59,6
D-414D-10	135	185	9,547	EN 10270-1	1175,116	61,91	123,09	76,8 \| 93,4 \| 73,0 \| 64,1
D-394B	98	185	10,407	EN 10270-1	1167,7	72,8	112,2	73,2 \| 80,9 \| 68,9 \| 69,8
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	79,0 \| 81,0 \| 75,9 \| 80,0
D-414D-20	120	170	13,964	EN 10270-1	1538,242	59,84	110,16	86,0 \| 87,3 \| 77,1 \| 93,7
D-415	135	205	14,903	EN 10270-1	2061,019	66,7	138,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-460	150	210	15,868	EN 10270-1	2164,868	73,57	136,43	94,6 \| 92,8 \| 96,9 \| 93,9
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	90,0 \| 87,2 \| 90,3 \| 92,4
D-510	165	230	16,852	EN 10270-1	2520,354	80,44	149,56	86,8 \| 84,8 \| 87,1 \| 88,4
D-472	125	250	18,305	EN 10270-1	2776,868	98,3	151,7	84,2 \| 88,5 \| 82,7 \| 81,4
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	86,3 \| 90,2 \| 88,3 \| 80,5
D-520	135	280	20,64	EN 10270-1	3570,736	107	173	75,5 \| 85,5 \| 68,8 \| 72,2
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	80,1 \| 85,3 \| 83,8 \| 71,2
D-470	125	160	28,764	EN 10270-1	2572,902	70,55	89,45	70,5 \| 87,2 \| 72,4 \| 51,8
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	69,4 \| 84,9 \| 72,2 \| 51,2
D-518	135	180	32,435	EN 10270-1	3346,642	76,82	103,18	68,1 \| 90,4 \| 68,1 \| 45,9
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	63,2 \| 87,5 \| 63,5 \| 38,7
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	62,1 \| 86,7 \| 63,0 \| 36,5
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	58,8 \| 86,6 \| 57,1 \| 32,6

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-415

Ursprungsland: DE, German; Druckfeder D-415
