Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Staffelpreise - Druckfeder D-436

Bestellmenge	Einzelpreis [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	5,0200 EUR
37	4,3300 EUR
75	4,2600 EUR
125	4,2510 EUR
175	4,2214 EUR
250	4,1716 EUR
350	4,0828 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-436

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-436

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	38	mm	Dorndurchmesser
Dh	62	mm	Hülsendurchmesser
L0	110	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	4065,739	N	Höchstkraft der Feder
Ln	82,56	mm	Kleinste Länge der Feder
sn	27,44	mm	Größter Federweg bei statischer Belastung
Fndyn	3505,982	N	Dynamische Höchstkraft
Lndyn	86,34	mm	Kleinste Länge dynamische Belastung
shdyn	13,32	mm	Größter Federweg dynamische Belastung
S	18,182	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	148,182	N/mm	Federrate
Gewicht	731,3941	g	Gewicht des Artikels
Fntol	331	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	322	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,82	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AP	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-436

Anfrageformular Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Anfrageformular Druckfeder D-436

Ähnliche Druckfedern im Umfeld der Druckfeder D-436 Federstahl Ø 10 x 50 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	40,2 \| 80,8 \| 31,1 \| 8,9
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	39,3 \| 75,0 \| 33,9 \| 9,0
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	41,8 \| 83,3 \| 32,3 \| 9,7
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	42,0 \| 77,5 \| 37,4 \| 11,1
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	43,3 \| 81,7 \| 35,8 \| 12,4
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	45,4 \| 78,5 \| 42,2 \| 15,3
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	46,6 \| 84,2 \| 40,0 \| 15,8
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	47,4 \| 80,8 \| 45,8 \| 15,8
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	61,8 \| 82,2 \| 63,3 \| 39,8
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	65,7 \| 92,2 \| 64,0 \| 41,0
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	65,6 \| 88,6 \| 67,4 \| 41,0
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	73,1 \| 94,8 \| 72,3 \| 52,1
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	74,3 \| 87,8 \| 76,5 \| 58,5
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	80,7 \| 89,2 \| 71,4 \| 81,6
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	78,2 \| 94,2 \| 76,0 \| 64,3
D-500	60	85	362,228	EN 10270-1	7064,921	65,5	19,5	64,9 \| 89,4 \| 64,3 \| 40,9

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-436

Ursprungsland: DE, German; Druckfeder D-436

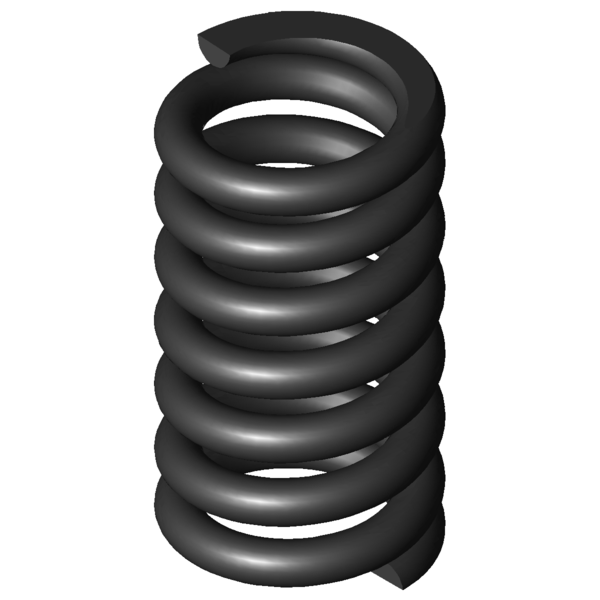

Produktbild - Druckfedern D-436
