Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Staffelpreise - Druckfeder D-208

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

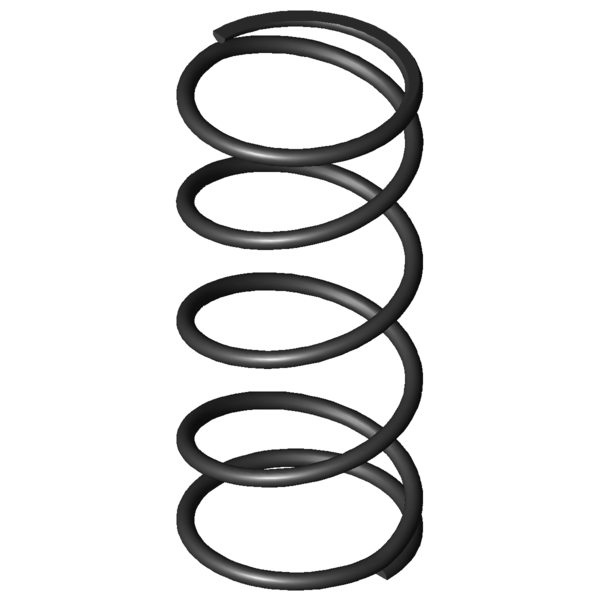

Produktbild Druckfeder D-208
Produktbild Druckfeder D-208
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-208

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 21,6 mm Äußerer Windungsdurchmesser
Dd 17,7 mm Dorndurchmesser
Dh 23 mm Hülsendurchmesser
L0 48 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 83,218 N Höchstkraft der Feder
Ln 13,1 mm Kleinste Länge der Feder
sn 34,9 mm Größter Federweg bei statischer Belastung
Fndyn 73,37 N Dynamische Höchstkraft
Lndyn 17,23 mm Kleinste Länge dynamische Belastung
shdyn 11,22 mm Größter Federweg dynamische Belastung
S 13,257 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 2,384 N/mm Federrate
Gewicht 5,4923 g Gewicht des Artikels
Fntol 5,26 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,23 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,65 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Kraft-Weg-Berechnung Druckfeder D-208

Anfrageformular Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Anfrageformular Druckfeder D-208

Ähnliche Druckfedern im Umfeld der Druckfeder D-208 Federstahl Ø 1,6 x 20 x 48 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-208 EN 10270-1 1,6 21,6 48 83,218 13,1 34,9 3,5 2,384 100,0 | 100,0 | 100,0 | 100,0
VD-208 1.4310 1,6 21,6 48 71,066 13,3 34,7 3,5 2,048 92,8 | 100,0 | 92,4 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DH 21 48,5 0,15 EN 10270-1 4,802 16,45 32,05 47,1 | 86,2 | 48,8 | 6,3
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 45,7 | 81,7 | 48,9 | 6,4
D-179F 19 50 0,743 EN 10270-1 31,234 7,96 42,04 58,6 | 84,2 | 60,3 | 31,2
D-180Y-02 19 49 0,809 EN 10270-1 29,805 12,14 36,86 62,4 | 88,0 | 65,2 | 33,9
D-180J 20 50,4 0,908 EN 10270-1 37,999 8,57 41,83 63,4 | 87,6 | 64,5 | 38,1
D-207JR 22 50,7 1,088 EN 10270-1 39,526 14,39 36,31 71,0 | 95,5 | 71,8 | 45,7
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 85,5 | 94,4 | 77,7 | 84,5
D-208 21,6 48 2,384 EN 10270-1 83,218 13,1 34,9 100,0 | 100,0 | 100,0 | 100,0
D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 80,0 | 89,5 | 56,6 | 93,9
D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 83,7 | 91,6 | 85,5 | 73,9
D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 76,3 | 88,3 | 76,2 | 64,4
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 73,3 | 90,3 | 74,4 | 55,2
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 70,2 | 87,7 | 71,5 | 51,2
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 70,2 | 87,2 | 72,6 | 50,9
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 64,6 | 87,9 | 65,1 | 41,0
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 59,1 | 82,1 | 62,3 | 32,8
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 56,6 | 83,0 | 60,5 | 26,4
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 43,1 | 78,0 | 40,3 | 11,1
D-288ZA 21,5 45 23,696 EN 10270-1 471,759 25,09 19,91 43,2 | 82,2 | 37,3 | 10,1
D-305 23,2 49,5 24,278 EN 10270-1 551,326 26,79 22,71 43,3 | 80,0 | 40,1 | 9,8
D-288X-06 19,4 51 24,677 EN 10270-1 542,897 29 22 42,8 | 79,7 | 39,2 | 9,7
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 40,5 | 78,9 | 33,3 | 9,3
D-288X-05 19,4 44 26,734 EN 10270-1 486,954 25,78 18,22 40,8 | 78,9 | 34,6 | 8,9
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-208

Ursprungsland: DE, German; Druckfeder D-208
