Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Staffelpreise - Druckfeder VD-252A

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

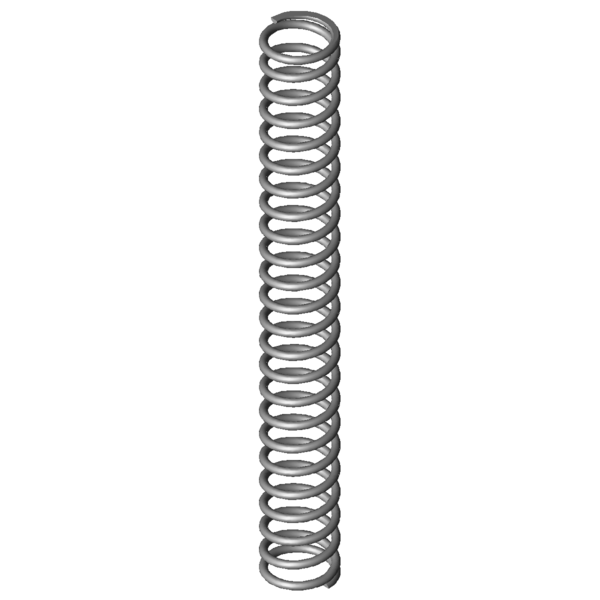

Produktbild Druckfeder VD-252A
Produktbild Druckfeder VD-252A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-252A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 18 mm Äußerer Windungsdurchmesser
Dd 13,5 mm Dorndurchmesser
Dh 18,6 mm Hülsendurchmesser
L0 145 mm Ungespannte Länge der Feder
Lk 123,11 mm Knicklänge
Fn 132,435 N Höchstkraft der Feder
Ln 57,82 mm Kleinste Länge der Feder
sn 87,18 mm Größter Federweg bei statischer Belastung
Fndyn 125,736 N Dynamische Höchstkraft
Lndyn 62,23 mm Kleinste Länge dynamische Belastung
shdyn 33,05 mm Größter Federweg dynamische Belastung
S 6,356 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,519 N/mm Federrate
Gewicht 30,582 g Gewicht des Artikels
Fntol 7,82 N (+/-) Toleranz für statische Höchstkraft
Fndtol 7,72 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,84 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Kraft-Weg-Berechnung Druckfeder VD-252A

Anfrageformular Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Anfrageformular Druckfeder VD-252A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-252A Edelstahl Ø 2 x 16 x 145 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-252A 1.4310 2 18 145 132,435 57,82 87,18 22,5 1,519 100,0 | 100,0 | 100,0 | 100,0
D-252A EN 10270-1 2 18 145 154,192 57,82 87,18 22,5 1,769 92,9 | 100,0 | 92,9 | 85,9
D-252 EN 10270-1 2 18 145 195,21 54,25 90,75 18,5 2,151 84,2 | 100,0 | 82,0 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180Y-04 19 116 0,283 1.4310 25,419 26,17 89,83 51,9 | 79,1 | 58,1 | 18,6
VD-180L 20 130 0,287 1.4310 31,866 19,14 110,86 50,1 | 79,9 | 51,4 | 18,9
VD-179J-14 15,9 125 0,316 1.4310 32,626 21,8 103,2 50,6 | 76,5 | 54,6 | 20,8
VD-179J-05 14 142 0,323 1.4310 36,522 28,78 113,22 50,1 | 76,9 | 52,3 | 21,2
VD-184 17,25 140 0,417 1.4310 44,769 32,7 107,3 56,7 | 85,0 | 57,5 | 27,5
VD-207JZ 18,5 129 0,487 1.4310 43,926 38,87 90,13 61,4 | 87,1 | 64,9 | 32,1
VD-207J-80 20 152 0,518 1.4310 63,279 29,9 122,1 60,2 | 86,8 | 59,6 | 34,1
VD-217A 17,6 165 0,622 1.4310 72,676 48,2 116,8 64,8 | 88,6 | 64,8 | 41,0
VD-206D-04 17,4 122 0,657 1.4310 61,155 28,85 93,15 65,6 | 83,6 | 69,9 | 43,2
VD-217 17,6 165 0,757 1.4310 88,805 47,65 117,35 69,7 | 88,6 | 70,7 | 49,8
VD-232N 20 139 0,983 1.4310 98,724 38,57 100,43 79,1 | 92,0 | 80,7 | 64,7
VD-217E 17 116 1,013 1.4310 83,138 33,93 82,07 76,7 | 84,8 | 78,5 | 66,7
VD-243B 22 149 1,129 1.4310 119,96 42,75 106,25 84,6 | 93,0 | 86,3 | 74,3
VD-252A-01 18 170 1,395 1.4310 149,827 62,6 107,4 90,6 | 95,1 | 84,8 | 91,8
VD-252A 18 145 1,519 1.4310 132,435 57,82 87,18 100,0 | 100,0 | 100,0 | 100,0
VD-252 18 145 1,848 1.4310 168,127 54 91 89,8 | 100,0 | 87,3 | 82,2
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 77,2 | 88,2 | 79,8 | 63,6
VD-283A-07 18 181 3,338 1.4310 321,785 84,59 96,41 66,0 | 86,7 | 65,8 | 45,5
VD-283A 18,5 130 3,709 1.4310 221,296 70,33 59,67 64,7 | 89,0 | 64,1 | 41,0
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 63,7 | 86,2 | 64,5 | 40,4
VD-283 18,5 130 4,511 1.4310 319,352 59,2 70,8 61,3 | 89,0 | 61,3 | 33,7
VD-288Z-57 20 150 5,77 1.4310 334,034 92,11 57,89 54,6 | 84,4 | 53,0 | 26,3
VD-288X-13 19,4 153 6,639 1.4310 468,079 82,5 70,5 54,3 | 85,5 | 54,6 | 22,9
VD-288X-12 19,4 127 7,762 1.4310 469,187 66,55 60,45 50,5 | 83,1 | 48,8 | 19,6
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 44,7 | 79,7 | 39,2 | 15,3
VD-313A-13 19,5 152 10,728 1.4310 644,819 91,9 60,1 47,2 | 82,8 | 44,7 | 14,2
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 43,5 | 79,7 | 38,4 | 12,5
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 43,6 | 80,2 | 38,7 | 11,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-252A

Ursprungsland: DE, German; Druckfeder VD-252A
