Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Staffelpreise - Druckfeder VD-288X-13

Bestellmenge Einzelpreis [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Druckfeder Kaufen

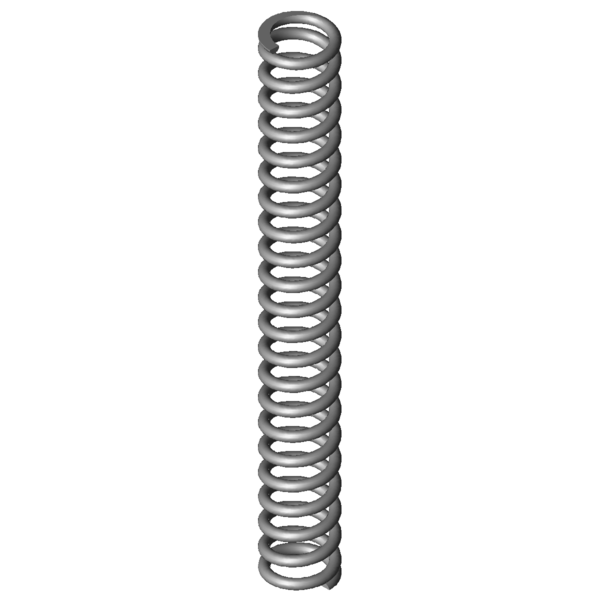

Produktbild Druckfeder VD-288X-13
Produktbild Druckfeder VD-288X-13
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288X-13

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,9 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,5 mm Mittlerer Windungsdurchmesser
De 19,4 mm Äußerer Windungsdurchmesser
Dd 12,9 mm Dorndurchmesser
Dh 20,4 mm Hülsendurchmesser
L0 153 mm Ungespannte Länge der Feder
Lk 131,5 mm Knicklänge
Fn 468,079 N Höchstkraft der Feder
Ln 82,5 mm Kleinste Länge der Feder
sn 70,5 mm Größter Federweg bei statischer Belastung
Fndyn 369,816 N Dynamische Höchstkraft
Lndyn 97,3 mm Kleinste Länge dynamische Belastung
shdyn 13,73 mm Größter Federweg dynamische Belastung
S 7,234 mm Steigung der Feder
n 20,75 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,639 N/mm Federrate
Gewicht 61,5718 g Gewicht des Artikels
Fntol 29,59 N (+/-) Toleranz für statische Höchstkraft
Fndtol 27,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,63 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe S - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Kraft-Weg-Berechnung Druckfeder VD-288X-13

Anfrageformular Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Anfrageformular Druckfeder VD-288X-13

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288X-13 Edelstahl Ø 2,9 x 16,5 x 153 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288X-13 1.4310 2,9 19,4 153 468,079 82,5 70,5 20,75 6,639 100,0 | 100,0 | 100,0 | 100,0
D-288X-13 EN 10270-1 2,9 19,4 153 540,34 83,1 69,9 20,75 7,73 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-217A 17,6 165 0,622 1.4310 72,676 48,2 116,8 42,3 | 79,5 | 37,9 | 9,4
VD-217 17,6 165 0,757 1.4310 88,805 47,65 117,35 43,5 | 79,5 | 39,5 | 11,4
VD-232N 20 139 0,983 1.4310 98,724 38,57 100,43 47,9 | 83,3 | 45,6 | 14,8
VD-243B 22 149 1,129 1.4310 119,96 42,75 106,25 49,3 | 84,8 | 46,0 | 17,0
VD-252A-01 18 170 1,395 1.4310 149,827 62,6 107,4 51,3 | 83,9 | 48,8 | 21,0
VD-252A 18 145 1,519 1.4310 132,435 57,82 87,18 54,3 | 85,5 | 54,6 | 22,9
VD-252 18 145 1,848 1.4310 168,127 54 91 56,7 | 85,5 | 56,7 | 27,8
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 63,3 | 86,4 | 67,4 | 35,9
VD-283A 18,5 130 3,709 1.4310 221,296 70,33 59,67 70,2 | 88,8 | 66,0 | 55,9
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 73,0 | 89,1 | 73,2 | 56,6
VD-283 18,5 130 4,511 1.4310 319,352 59,2 70,8 80,2 | 88,8 | 83,9 | 67,9
VD-308A 23,2 155 5,097 1.4310 332,245 89,82 65,18 83,2 | 91,0 | 81,7 | 76,8
VD-288Z-57 20 150 5,77 1.4310 334,034 92,11 57,89 87,0 | 97,2 | 76,7 | 86,9
VD-308 23,2 155 6,199 1.4310 496,018 74,99 80,01 91,9 | 91,0 | 91,2 | 93,4
VD-288X-13 19,4 153 6,639 1.4310 468,079 82,5 70,5 100,0 | 100,0 | 100,0 | 100,0
VD-288X-12 19,4 127 7,762 1.4310 469,187 66,55 60,45 90,9 | 94,3 | 92,8 | 85,5
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 70,7 | 89,3 | 56,2 | 66,7
VD-313A-13 19,5 152 10,728 1.4310 644,819 91,9 60,1 78,8 | 95,6 | 78,9 | 61,9
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 72,9 | 89,3 | 74,6 | 54,8
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 71,2 | 90,1 | 71,9 | 51,7
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-288X-13

Ursprungsland: DE, German; Druckfeder VD-288X-13
