Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18908L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

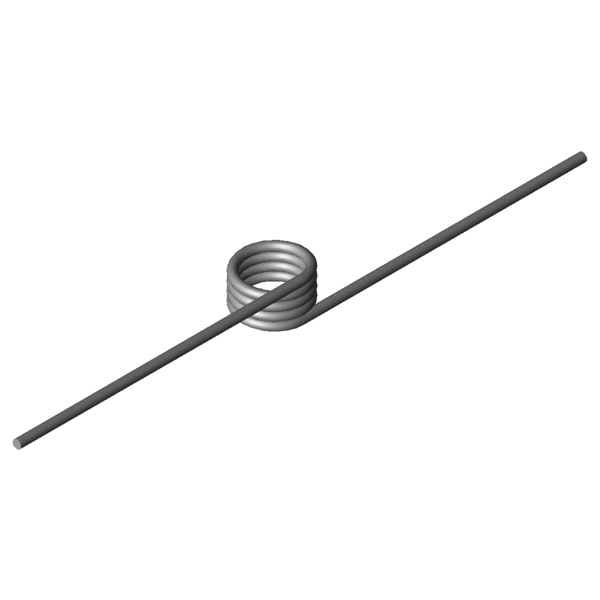

Produktbild Schenkelfeder T-18908L
Produktbild Schenkelfeder T-18908L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18908L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 10 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 9 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 191,08 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 554,97 Nmm Größtes Drehmoment der Feder
alphan 49,46 Grad Größter Drehwinkel der Feder
nt 4 Stück Anzahl der Windungen
Ddmax 8,8 mm Größter möglicher Dorndurchmesser
Ddmin 6 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 5,3822 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18908L

Anfrageformular Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18908L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18908L: Edelstahl Ø 1,8 x 10 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18558L 9 5 117,41 93,14 1.4310 38,5 | 67,0 | 37,1 | 11,2
T-18683L 9,25 6,25 219,42 74,87 1.4310 52,0 | 77,1 | 52,8 | 26,1
T-18679L 9,25 5 219,42 56,18 1.4310 57,0 | 72,5 | 63,8 | 34,8
T-18708L 11,25 6,25 223,16 90,66 1.4310 48,4 | 75,9 | 47,4 | 21,9
T-16708L 7,5 7 275,27 50,56 1.4310 66,4 | 76,9 | 73,7 | 48,5
T-16720L 10,4 7 285,09 69,43 1.4310 60,6 | 83,9 | 61,3 | 36,6
T-16716L 10,4 5,6 285,09 52,07 1.4310 66,9 | 78,7 | 73,2 | 48,8
T-16732L 12,6 7 289,84 83,75 1.4310 54,9 | 78,3 | 55,6 | 30,8
T-18808L 8,9 8 429,24 54,6 1.4310 81,0 | 88,9 | 84,0 | 70,1
T-18804L 8,9 6,4 429,24 40,93 1.4310 85,5 | 83,0 | 80,0 | 93,5
T-18833L 11,9 8 442,58 72,29 1.4310 72,0 | 87,3 | 74,1 | 54,6
T-18829L 11,9 6,4 442,58 54,22 1.4310 79,9 | 81,3 | 85,5 | 72,7
T-18858L 14,4 8 449,91 87,17 1.4310 65,8 | 82,4 | 68,9 | 46,0
T-18908L 10 9 554,97 49,46 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18920L 13,5 9 572,76 66,19 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-18916L 13,5 7,2 572,76 49,64 1.4310 93,4 | 84,7 | 98,3 | 97,2
T-19104L 11 8 798,72 38,6 1.4310 72,6 | 89,9 | 73,8 | 54,2
T-19108L 11 10 798,72 51,55 1.4310 81,8 | 90,3 | 82,7 | 72,4
T-19100L 11 6 798,72 25,73 1.4310 59,8 | 82,5 | 60,8 | 36,1
T-16804L 11,5 9 1041,37 33,22 1.4310 61,7 | 89,0 | 60,2 | 35,8
T-16800L 11,5 6,75 1041,37 22,15 1.4310 51,2 | 80,7 | 49,0 | 23,9
T-16814L 15,5 9 1076,95 44,35 1.4310 66,1 | 81,5 | 70,6 | 46,2
T-19200L 10 7,5 1422,19 18,11 1.4310 45,7 | 85,1 | 37,8 | 14,3
T-19220L 13,5 7,5 1481,57 24,1 1.4310 45,9 | 76,5 | 43,1 | 18,3
T-16900L 11,5 8,4 1888,38 17,42 1.4310 41,4 | 81,5 | 32,3 | 10,4
T-16904L 11,5 11,2 1888,38 26,12 1.4310 44,6 | 77,2 | 41,1 | 15,5
T-19300L 12 9 2364,22 17,35 1.4310 39,5 | 81,1 | 29,3 | 8,2
T-17000L 12,5 9,6 2709,97 16,09 1.4310 36,6 | 76,7 | 26,5 | 6,7
T-19400L 12,4 10,8 3909,65 14,81 1.4310 32,5 | 71,3 | 22,1 | 4,3
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18908L

Ursprungsland: DE, German; Schenkelfeder T-18908L
