Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Ceny progresywne - Sprężyna dociskowa D-207O-01

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

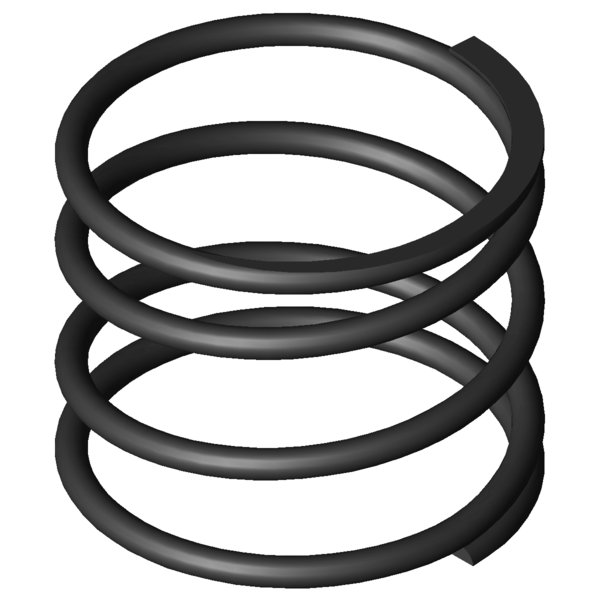

Obraz produktu Sprężyna dociskowa D-207O-01

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207O-01

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	22	mm	Średnia średnica zwoju
De	23,6	mm	Zewnętrzna średnica zwoju
Dd	19,7	mm	Maksymalna średnica trzpienia
Dh	24,4	mm	Minimalna średnica tulei
L0	19,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	31,546	N	Maksymalna siła przy obciążeniu statycznym
Ln	8,18	mm	Minimalna długość przy obciążeniu statycznym
sn	11,32	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	29,539	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	8,9	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	10,5	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,956	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	2,25	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,787	N/mm	Sztywnosc sprezyny
Gew	4,6684	g	Waga artykułu
Fntol	4,97	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,94	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,6	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207O-01

Formularz zapytania Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Formularz zapytania Sprężyna dociskowa D-207O-01

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207O-01 Stal sprężynowa Ø 1,6 x 22 x 19,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207O-01	EN 10270-1	1,6	23,6	19,5	31,546	8,18	11,32	2,25	2,787	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207O-01	1.4310	1,6	23,6	19,5	27,047	8,2	11,3	2,25	2,394	92,9 \| 100,0 \| 92,8 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DF	21	20	0,364	EN 10270-1	4,384	7,95	12,05	50,0 \| 83,0 \| 53,9 \| 13,1
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	68,1 \| 90,3 \| 69,1 \| 45,0
D-179J-11	15,9	22	1,315	EN 10270-1	19,088	7,48	14,52	63,8 \| 74,9 \| 69,2 \| 47,2
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	80,2 \| 85,4 \| 84,2 \| 70,9
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	81,1 \| 84,0 \| 68,4 \| 91,0
D-207O-01	23,6	19,5	2,787	EN 10270-1	31,546	8,18	11,32	100,0 \| 100,0 \| 100,0 \| 100,0
D-207W	21,6	25	3,338	EN 10270-1	54,947	8,54	16,46	78,8 \| 89,8 \| 63,1 \| 83,5
D-207U	21,6	17,5	4,769	EN 10270-1	50,36	6,94	10,56	76,7 \| 93,8 \| 78,0 \| 58,4
D-239A-08	25	25	5,954	EN 10270-1	90,444	9,81	15,19	61,9 \| 84,1 \| 54,7 \| 46,8
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	62,1 \| 87,1 \| 56,5 \| 42,7
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	63,0 \| 86,9 \| 60,2 \| 41,9
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	62,8 \| 87,4 \| 61,8 \| 39,3
D-239A-12	23,5	25	7,289	EN 10270-1	111,309	9,73	15,27	58,4 \| 85,9 \| 51,2 \| 38,2
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	62,6 \| 82,7 \| 68,1 \| 36,9
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	58,3 \| 86,6 \| 57,5 \| 30,8
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	57,6 \| 84,7 \| 58,1 \| 29,9
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	58,3 \| 87,5 \| 59,6 \| 27,7
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	51,3 \| 81,5 \| 45,2 \| 27,2
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	51,8 \| 77,2 \| 58,7 \| 19,6
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	52,5 \| 82,3 \| 57,7 \| 17,5
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	46,0 \| 77,8 \| 43,8 \| 16,5

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207O-01

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207O-01
