Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Descontos por quantidade - Mola de compressão D-339J-20

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Mola de compressão Comprar

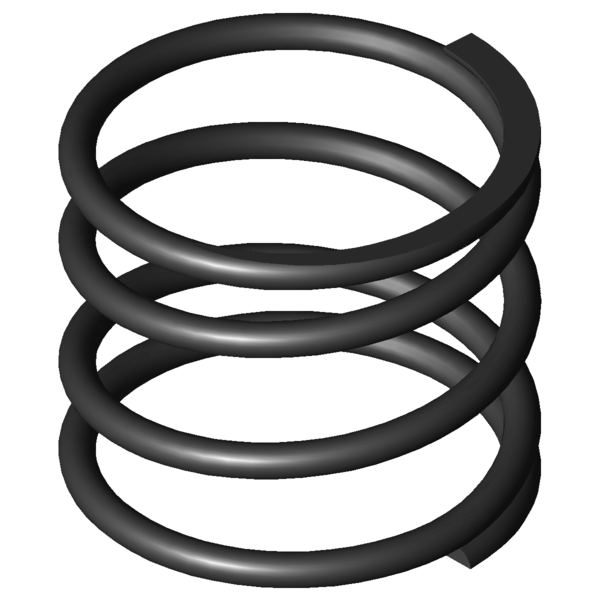

Imagem do Produto Mola de compressão D-339J-20

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-20

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	53,5	mm	Diâmetro médio de enrolamento
De	58	mm	Diâmetro externo de enrolamento
Dd	47,8	mm	Maior diâmetro do mandril
Dh	59,3	mm	Diâmetro mais pequeno de manga
L0	50	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	336	N	Força máxima com carga estática
Ln	22,28	mm	Comprimento mais pequeno com carga estática
sn	27,72	mm	Maior deslocamento da mola com carga estática
Fndyn	316,457	N	Força máxima com carga dinâmica
Lndyn	23,9	mm	Comprimento mais pequeno com carga dinâmica
shdyn	22,1	mm	Maior deslocamento da mola com carga dinâmica
S	20,222	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	2,25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	12,125	N/mm	Flecha da mola
Gew	89,8024	g	Peso do artigo
Fntol	32,6	N	(+/-) tolerância para força máxima estática
Fndtol	31,9	N	(+/-) tolerância para força máxima dinâmica
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,2	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AL	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

cálculo do caminho de força Mola de compressão D-339J-20

Formulário de consulta Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Formulário de consulta Mola de compressão D-339J-20

Molas de compressão semelhantes para Mola de compressão D-339J-20 Aço mola Ø 4,5 x 53,5 x 50 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-20	EN 10270-1	4,5	58	50	336	22,28	27,72	2,25	12,125	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-20	1.4310	4,5	58	50	288,466	22,3	27,7	2,25	10,414	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263D-12	42	45	0,505	EN 10270-1	7,243	30,65	14,35	33,9 \| 70,4 \| 27,0 \| 4,2
D-263VH	46	60	2,149	EN 10270-1	99,399	13,74	46,26	45,1 \| 72,7 \| 44,8 \| 17,7
D-289C-06	48	48	5,28	EN 10270-1	166,643	16,44	31,56	65,2 \| 83,3 \| 68,7 \| 43,6
D-288K-11	33	50	5,684	EN 10270-1	171,22	19,87	30,13	63,8 \| 73,0 \| 71,5 \| 46,9
D-339J-09	68	45	8,158	EN 10270-1	190,986	21,59	23,41	76,6 \| 91,8 \| 70,6 \| 67,3
D-364R-30	69	56	11,233	EN 10270-1	218,719	36,53	19,47	81,6 \| 84,6 \| 67,7 \| 92,7
D-339J-20	58	50	12,125	EN 10270-1	336	22,28	27,72	100,0 \| 100,0 \| 100,0 \| 100,0
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	81,5 \| 86,9 \| 74,4 \| 83,3
D-364R-41	54	59,4	16,066	EN 10270-1	174,625	48,53	10,87	69,0 \| 85,9 \| 45,6 \| 75,5
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	74,5 \| 92,1 \| 75,1 \| 56,4
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	70,1 \| 88,9 \| 71,9 \| 49,4
D-364R-40	54	38	25,247	EN 10270-1	76,849	34,96	3,04	49,3 \| 83,2 \| 16,9 \| 47,9
D-364J-01	56	53	32,171	EN 10270-1	862,821	26,18	26,82	65,5 \| 90,9 \| 67,8 \| 37,7
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	59,0 \| 81,3 \| 60,7 \| 34,9
D-374B	56,3	64	36,682	EN 10270-1	919,309	38,94	25,06	59,6 \| 82,2 \| 63,5 \| 33,0
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	53,1 \| 84,9 \| 52,0 \| 22,5
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	52,6 \| 83,9 \| 51,9 \| 21,8
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	52,7 \| 79,4 \| 58,2 \| 20,6
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	47,1 \| 81,8 \| 42,5 \| 16,9
D-380	46,3	60	71,644	EN 10270-1	1562,682	38,19	21,81	48,4 \| 78,2 \| 50,1 \| 16,9
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	46,7 \| 80,7 \| 43,5 \| 15,8
D-364K	38	48,6	77,589	EN 10270-1	1196,171	33,18	15,42	46,3 \| 81,5 \| 41,9 \| 15,6

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-20

País de origem: DE, German; Mola de compressão D-339J-20
