Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Descontos por quantidade - Mola de compressão D-339J-09

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

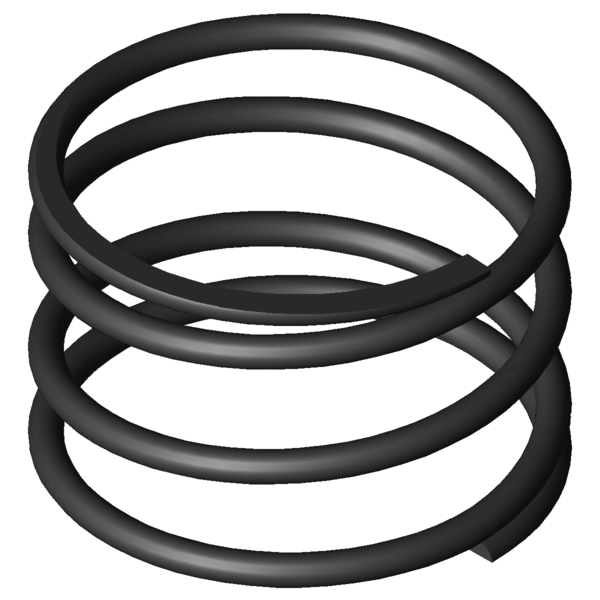

Imagem do Produto Mola de compressão D-339J-09

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-09

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	63,5	mm	Diâmetro médio de enrolamento
De	68	mm	Diâmetro externo de enrolamento
Dd	57,1	mm	Maior diâmetro do mandril
Dh	70,7	mm	Diâmetro mais pequeno de manga
L0	45	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	190,986	N	Força máxima com carga estática
Ln	21,59	mm	Comprimento mais pequeno com carga estática
sn	23,41	mm	Maior deslocamento da mola com carga estática
Fndyn	176,369	N	Força máxima com carga dinâmica
Lndyn	23,38	mm	Comprimento mais pequeno com carga dinâmica
shdyn	21,62	mm	Maior deslocamento da mola com carga dinâmica
S	20,25	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	2	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	8,158	N/mm	Flecha da mola
Gew	100,318	g	Peso do artigo
Fntol	31,4	N	(+/-) tolerância para força máxima estática
Fndtol	30,11	N	(+/-) tolerância para força máxima dinâmica
Detol	1,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,33	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

cálculo do caminho de força Mola de compressão D-339J-09

Formulário de consulta Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Formulário de consulta Mola de compressão D-339J-09

Molas de compressão semelhantes para Mola de compressão D-339J-09 Aço mola Ø 4,5 x 63,5 x 45 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-09	EN 10270-1	4,5	68	45	190,986	21,59	23,41	2	8,158	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-09	1.4310	4,5	68	45	164,037	21,59	23,41	2	7,007	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263D-12	42	45	0,505	EN 10270-1	7,243	30,65	14,35	36,3 \| 70,2 \| 32,5 \| 6,2
D-268B	31	45	4,912	EN 10270-1	140,813	16,33	28,67	68,3 \| 67,0 \| 77,7 \| 60,2
D-289C-06	48	48	5,28	EN 10270-1	166,643	16,44	31,56	74,6 \| 78,5 \| 80,7 \| 64,7
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	71,9 \| 68,0 \| 81,7 \| 66,2
D-339J-09	68	45	8,158	EN 10270-1	190,986	21,59	23,41	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	80,2 \| 69,5 \| 77,6 \| 93,4
D-364R-30	69	56	11,233	EN 10270-1	218,719	36,53	19,47	81,4 \| 86,4 \| 85,2 \| 72,6
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	75,8 \| 71,7 \| 85,0 \| 70,7
D-339J-20	58	50	12,125	EN 10270-1	336	22,28	27,72	76,6 \| 91,8 \| 70,6 \| 67,3
D-364E-08	70	65	15,44	EN 10270-1	584,108	27,17	37,83	61,0 \| 82,7 \| 47,3 \| 52,8
D-364R-41	54	59,4	16,066	EN 10270-1	174,625	48,53	10,87	66,1 \| 78,5 \| 68,9 \| 50,8
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	62,7 \| 84,5 \| 65,5 \| 37,9
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	58,0 \| 77,6 \| 60,6 \| 35,9
D-339N-03	41	52	24,545	EN 10270-1	592,036	27,88	24,12	60,1 \| 82,3 \| 64,7 \| 33,2
D-364R-40	54	38	25,247	EN 10270-1	76,849	34,96	3,04	46,8 \| 81,4 \| 26,6 \| 32,3
D-364J-01	56	53	32,171	EN 10270-1	862,821	26,18	26,82	54,4 \| 83,0 \| 54,7 \| 25,4
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	50,5 \| 84,1 \| 52,2 \| 15,1
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	45,1 \| 80,0 \| 40,6 \| 14,7
D-355	37	51	55,517	EN 10270-1	1147,813	30,33	20,67	48,2 \| 77,5 \| 52,5 \| 14,7
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	44,6 \| 78,7 \| 41,2 \| 13,8

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-09

País de origem: DE, German; Mola de compressão D-339J-09
