Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Descontos por quantidade - Mola de compressão D-339N-02

Quantidade Preço individual [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2451 EUR
175 3,2080 EUR
250 3,1837 EUR
350 3,1130 EUR

Mola de compressão Comprar

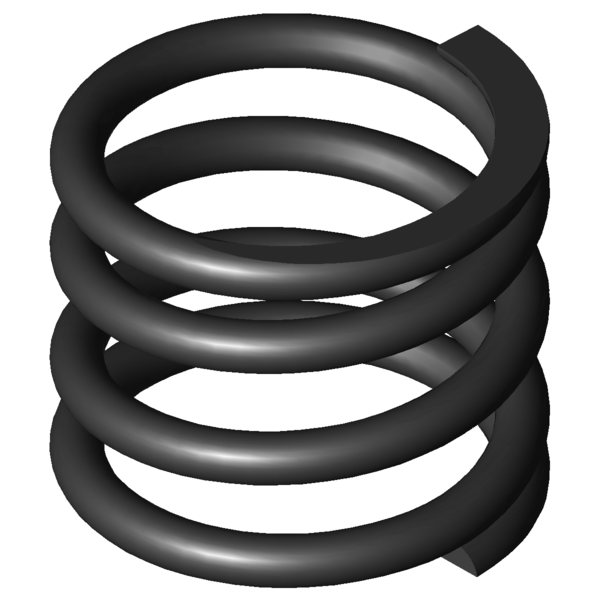

Imagem do Produto Mola de compressão D-339N-02
Imagem do Produto Mola de compressão D-339N-02
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N-02

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 4,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 36,5 mm Diâmetro médio de enrolamento
De 41 mm Diâmetro externo de enrolamento
Dd 31,2 mm Maior diâmetro do mandril
Dh 41,9 mm Diâmetro mais pequeno de manga
L0 35 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 529,2 N Força máxima com carga estática
Ln 21,14 mm Comprimento mais pequeno com carga estática
sn 13,86 mm Maior deslocamento da mola com carga estática
Fndyn 488,727 N Força máxima com carga dinâmica
Lndyn 22,2 mm Comprimento mais pequeno com carga dinâmica
shdyn 9,2 mm Maior deslocamento da mola com carga dinâmica
S 13,556 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 2,25 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 38,182 N/mm Flecha da mola
Gew 61,2671 g Peso do artigo
Fntol 45,5 N (+/-) tolerância para força máxima estática
Fndtol 44,9 N (+/-) tolerância para força máxima dinâmica
Detol 0,6 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,9 mm (+/-) tolerância para comprimento não tensionado da mola
PG AL - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

cálculo do caminho de força Mola de compressão D-339N-02

Formulário de consulta Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Formulário de consulta Mola de compressão D-339N-02

Molas de compressão semelhantes para Mola de compressão D-339N-02 Aço mola Ø 4,5 x 36,5 x 35 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-339N-02 EN 10270-1 4,5 41 35 529,2 21,14 13,86 2,25 38,182 74,8 | 87,4 | 77,5 | 59,5
VD-339N-02 1.4310 4,5 41 35 452,56 21,2 13,8 2,25 32,794 92,8 | 100,0 | 92,5 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-263D-11 42 33 0,688 EN 10270-1 6,435 23,65 9,35 38,8 | 80,3 | 34,3 | 1,8
D-263D-10 42 21 1,082 EN 10270-1 4,705 16,65 4,35 29,3 | 68,8 | 16,1 | 2,8
D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 39,7 | 75,3 | 34,4 | 9,3
D-234K-01 30 34,5 3,3 EN 10270-1 79,962 10,27 24,23 43,8 | 72,5 | 44,4 | 14,5
D-263Z-10 34,5 44 5,398 EN 10270-1 169,644 12,57 31,43 52,1 | 83,8 | 48,8 | 23,7
D-288K-20 30 34 8,89 EN 10270-1 144,317 17,77 16,23 50,8 | 86,4 | 48,1 | 17,8
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 70,3 | 89,0 | 71,2 | 50,7
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 77,2 | 83,4 | 81,6 | 66,4
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 60,4 | 88,5 | 58,6 | 34,2
D-313J-01 31,6 33,3 22,271 EN 10270-1 247,131 22,2 11,1 69,0 | 93,0 | 69,4 | 44,6
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 100,0 | 100,0 | 100,0 | 100,0
D-364R-40 54 38 25,247 EN 10270-1 76,849 34,96 3,04 55,7 | 82,8 | 18,2 | 66,2
D-303A-10 27,2 32 30,91 EN 10270-1 488,372 16,2 15,8 77,7 | 92,3 | 78,9 | 62,0
D-313J-06 28,6 38,9 31,289 EN 10270-1 529,675 21,97 16,93 81,2 | 88,1 | 82,9 | 72,7
D-339N-02 41 35 38,182 EN 10270-1 529,2 21,14 13,86 74,8 | 87,4 | 77,5 | 59,5
D-330 29 41 47,689 EN 10270-1 800,209 24,22 16,78 70,9 | 93,5 | 71,5 | 47,7
D-313K 25 33,3 49,885 EN 10270-1 577,274 21,73 11,57 100,0 | 100,0 | 100,0 | 100,0
D-364J-20 48 45 53,972 EN 10270-1 1100,49 24,61 20,39 70,1 | 81,7 | 58,0 | 70,7
D-354B 37 43 55,517 EN 10270-1 703,673 30,33 12,67 65,7 | 90,9 | 65,2 | 40,9
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 66,1 | 92,0 | 66,8 | 39,6
D-364R-80 46 42 58,942 EN 10270-1 324,181 36,5 5,5 60,1 | 80,8 | 60,8 | 38,6
D-334A-02 27 37 61,243 EN 10270-1 790,646 24,09 12,91 84,5 | 90,9 | 81,3 | 81,5
D-364J-08 42 44 76,683 EN 10270-1 1301,313 27,03 16,97 58,5 | 83,9 | 62,1 | 29,6
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 58,7 | 83,9 | 62,9 | 29,3
D-335 24 33,5 93,143 EN 10270-1 891,843 23,93 9,58 74,2 | 95,1 | 73,8 | 53,6
D-339R-05 27 37 104,786 EN 10270-1 1056,24 26,92 10,08 68,7 | 87,5 | 70,9 | 47,6
D-364R-90 39 47 104,969 EN 10270-1 1149,113 36,05 10,95 51,2 | 82,1 | 49,8 | 21,7
D-359B 30 34 116,429 EN 10270-1 476,629 29,91 4,09 62,1 | 84,4 | 59,0 | 42,8
D-360 30 41 116,429 EN 10270-1 1291,629 29,91 11,09 51,9 | 87,8 | 48,4 | 19,5
D-364O 28 39,3 233,831 EN 10270-1 1553,052 32,66 6,64 41,4 | 82,1 | 32,3 | 9,7
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N-02

País de origem: DE, German; Mola de compressão D-339N-02
