Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

árlépcsők - Nyomórugó VD-364R-53

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Nyomórugó Vétel

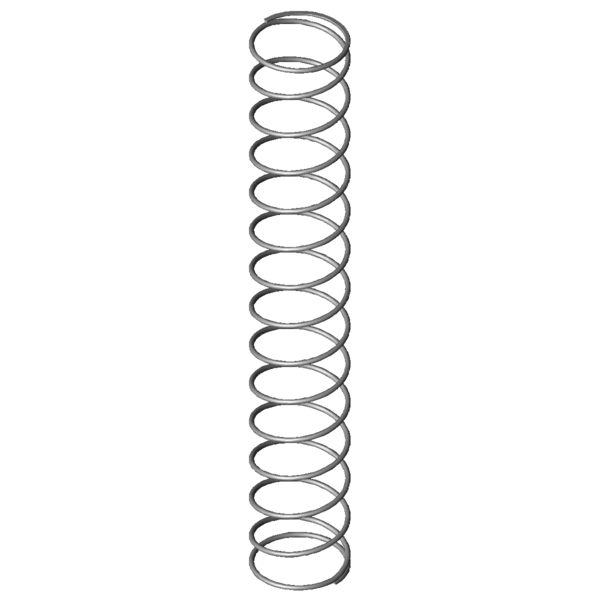

Termékkép Nyomórugó VD-364R-53

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-53

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	109	mm	Átlagos tekervényátmérő
De	115	mm	Tekervény külső átmérője
Dd	100	mm	Legnagyobb tüskeátmérő
Dh	121	mm	Legkisebb hüvelyátmérő
L0	725	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	503,52	mm	Kitörési hossz
Fn	378,674	N	Legnagyobb rugóerő statikus terhelésnél
Ln	141,2	mm	A rugó legkisebb hossza statikus terhelésnél
sn	583,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	363,041	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	165,3	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	285,1	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	53,259	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,649	N/mm	Rugóarány
Gew	1186,2628	g	A termék tömege
Fntol	32,65	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	31,06	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	2,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	32,73	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#BE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

erő-út-számítás Nyomórugó VD-364R-53

Érdeklődési képlet Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

Érdeklődési képlet Nyomórugó VD-364R-53

Hasonló nyomórugók a Nyomórugó VD-364R-53 Rozsdamentes acél Ø 6 x 109 x 725 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-53	1.4310	6	115	725	378,674	141,2	583,8	13,5	0,649	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-53	EN 10270-1	6	115	725	440,884	141,2	583,8	13,5	0,755	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	75,3 \| 70,7 \| 77,8 \| 77,5
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	86,8 \| 75,0 \| 87,1 \| 98,2
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	91,8 \| 84,2 \| 97,0 \| 94,1
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	89,5 \| 89,8 \| 88,8 \| 90,0
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	80,0 \| 92,5 \| 77,4 \| 70,1
VD-389E	120	908	0,939	1.4310	687,838	175,76	732,24	74,5 \| 87,1 \| 67,4 \| 69,1
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	77,4 \| 88,0 \| 81,3 \| 63,0
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	69,9 \| 79,8 \| 74,9 \| 55,2
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	73,0 \| 89,9 \| 74,9 \| 54,2
VD-369	86,3	720	1,455	1.4310	801,833	169	551	68,4 \| 89,9 \| 70,8 \| 44,6
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	64,5 \| 84,9 \| 65,6 \| 43,0
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	64,9 \| 86,4 \| 66,0 \| 42,3
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	59,5 \| 82,0 \| 60,3 \| 36,3
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	60,5 \| 85,2 \| 62,7 \| 33,5
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	55,0 \| 79,3 \| 55,5 \| 30,1
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	56,4 \| 78,0 \| 61,1 \| 30,1

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-364R-53

Származási ország: DE, German; Nyomórugó VD-364R-53
