Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

árlépcsők - Nyomórugó VD-369

mennyiség	egységár (EUR)
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Nyomórugó Vétel

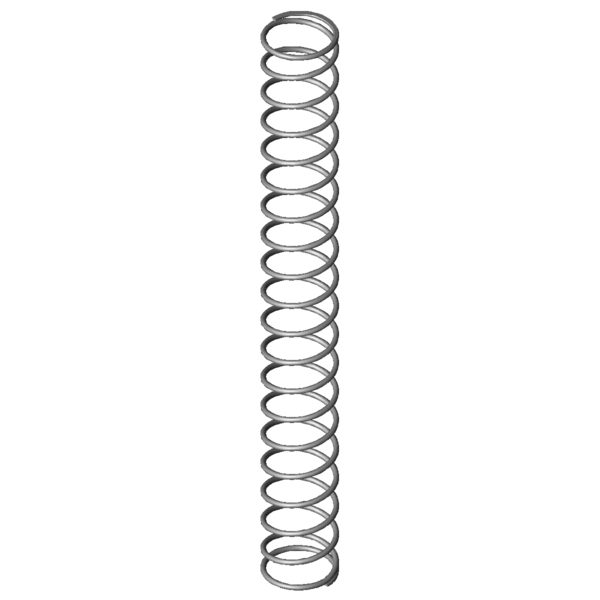

Termékkép Nyomórugó VD-369

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-369

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	720	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	612,3	mm	Kitörési hossz
Fn	801,833	N	Legnagyobb rugóerő statikus terhelésnél
Ln	169	mm	A rugó legkisebb hossza statikus terhelésnél
sn	551	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	745,8	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	207,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	104,57	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	38,578	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,455	N/mm	Rugóarány
Gew	1269,5364	g	A termék tömege
Fntol	42,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	42,4	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	17,08	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AX	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

erő-út-számítás Nyomórugó VD-369

Érdeklődési képlet Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Érdeklődési képlet Nyomórugó VD-369

Hasonló nyomórugók a Nyomórugó VD-369 Rozsdamentes acél Ø 6,3 x 80 x 720 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-369	1.4310	6,3	86,3	720	801,833	169	551	18,5	1,455	100,0 \| 100,0 \| 100,0 \| 100,0
D-369A	EN 10270-1	6,3	86,3	720	720,488	202,81	517,19	22,5	1,393	95,9 \| 100,0 \| 91,9 \| 95,7
D-369	EN 10270-1	6,3	86,3	720	933,562	169	551	18,5	1,694	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	57,9 \| 76,6 \| 62,4 \| 34,5
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	53,9 \| 71,0 \| 51,0 \| 39,7
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	68,4 \| 89,9 \| 70,8 \| 44,6
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	64,4 \| 81,3 \| 66,4 \| 45,4
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	70,5 \| 91,3 \| 73,0 \| 47,4
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	70,8 \| 90,8 \| 72,2 \| 49,5
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	78,1 \| 90,8 \| 79,9 \| 63,6
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	70,3 \| 79,8 \| 64,2 \| 66,8
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	70,8 \| 79,1 \| 55,9 \| 77,3
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	74,9 \| 81,2 \| 62,8 \| 80,8
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	78,4 \| 79,8 \| 74,2 \| 81,2
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	89,2 \| 100,0 \| 85,5 \| 82,2
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	75,7 \| 78,7 \| 52,3 \| 96,0
VD-369	86,3	720	1,455	1.4310	801,833	169	551	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	78,5 \| 80,5 \| 73,5 \| 81,5
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	78,1 \| 81,6 \| 77,6 \| 75,1
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	69,3 \| 83,6 \| 51,3 \| 73,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	80,2 \| 89,4 \| 83,7 \| 67,6
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	72,7 \| 83,2 \| 75,5 \| 59,4
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	70,5 \| 82,1 \| 74,8 \| 54,8
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	67,1 \| 79,3 \| 71,4 \| 50,8
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	67,5 \| 83,2 \| 70,4 \| 48,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	67,2 \| 80,4 \| 73,5 \| 47,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	67,0 \| 83,1 \| 71,9 \| 45,9
VD-399	88	600	3,784	1.4310	1509,73	201	399	62,6 \| 86,7 \| 62,8 \| 38,5
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	57,3 \| 80,0 \| 61,1 \| 30,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	53,7 \| 76,7 \| 54,8 \| 29,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	51,6 \| 77,9 \| 51,0 \| 26,0
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	45,1 \| 78,0 \| 41,6 \| 15,8

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-369

Származási ország: DE, German; Nyomórugó VD-369
