Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

árlépcsők - Nyomórugó VD-369A

mennyiség	egységár (EUR)
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Nyomórugó Vétel

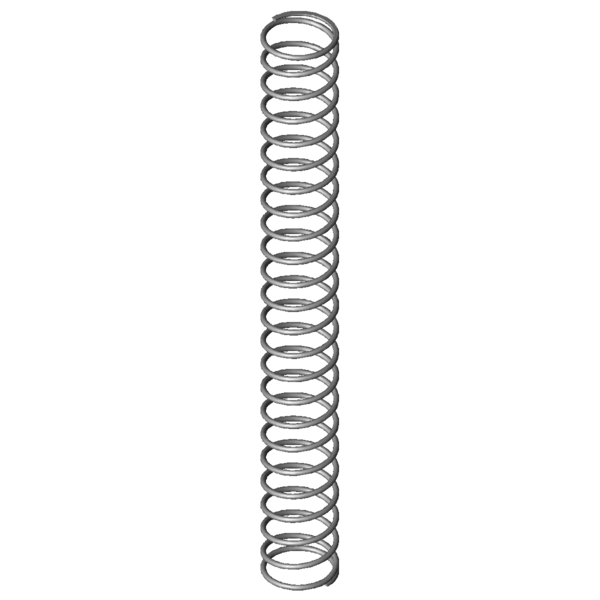

Termékkép Nyomórugó VD-369A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-369A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	80	mm	Átlagos tekervényátmérő
De	86,3	mm	Tekervény külső átmérője
Dd	72	mm	Legnagyobb tüskeátmérő
Dh	88,7	mm	Legkisebb hüvelyátmérő
L0	720	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	612,3	mm	Kitörési hossz
Fn	618,824	N	Legnagyobb rugóerő statikus terhelésnél
Ln	202,81	mm	A rugó legkisebb hossza statikus terhelésnél
sn	517,19	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	589,834	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	227,04	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	208,03	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	31,72	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,197	N/mm	Rugóarány
Gew	1517,2508	g	A termék tömege
Fntol	39,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	38,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	20,42	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AY	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

erő-út-számítás Nyomórugó VD-369A

Érdeklődési képlet Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

Érdeklődési képlet Nyomórugó VD-369A

Hasonló nyomórugók a Nyomórugó VD-369A Rozsdamentes acél Ø 6,3 x 80 x 720 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-369A	1.4310	6,3	86,3	720	618,824	202,81	517,19	22,5	1,197	100,0 \| 100,0 \| 100,0 \| 100,0
D-369A	EN 10270-1	6,3	86,3	720	720,488	202,81	517,19	22,5	1,393	92,9 \| 100,0 \| 92,9 \| 85,9
D-369	EN 10270-1	6,3	86,3	720	933,562	169	551	18,5	1,694	83,6 \| 100,0 \| 80,1 \| 70,6

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	62,9 \| 76,6 \| 70,2 \| 42,0
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	59,0 \| 71,0 \| 57,7 \| 48,2
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	73,0 \| 89,9 \| 74,9 \| 54,2
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	70,7 \| 81,3 \| 75,6 \| 55,2
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	75,4 \| 91,3 \| 77,2 \| 57,6
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	76,3 \| 90,8 \| 77,8 \| 60,2
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	85,5 \| 90,8 \| 88,3 \| 77,3
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	78,5 \| 79,8 \| 74,4 \| 81,2
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	79,4 \| 79,1 \| 65,2 \| 94,0
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	84,3 \| 81,2 \| 73,4 \| 98,3
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	88,4 \| 79,8 \| 86,7 \| 98,8
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	75,3 \| 78,7 \| 61,6 \| 85,6
VD-369	86,3	720	1,455	1.4310	801,833	169	551	89,2 \| 100,0 \| 85,5 \| 82,2
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	80,1 \| 89,4 \| 68,8 \| 82,2
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	76,8 \| 80,5 \| 82,8 \| 67,0
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	70,2 \| 81,6 \| 67,3 \| 61,8
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	68,3 \| 83,6 \| 61,4 \| 60,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	73,2 \| 89,4 \| 74,6 \| 55,6
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	67,6 \| 83,2 \| 70,7 \| 48,8
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	65,8 \| 82,1 \| 70,2 \| 45,1
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	62,4 \| 79,3 \| 66,3 \| 41,7
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	62,3 \| 83,2 \| 63,4 \| 40,2
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	61,2 \| 80,4 \| 64,1 \| 39,3
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	61,1 \| 83,1 \| 62,5 \| 37,8
VD-399	88	600	3,784	1.4310	1509,73	201	399	59,1 \| 86,7 \| 59,1 \| 31,6
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	55,1 \| 80,0 \| 59,9 \| 25,3

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-369A

Származási ország: DE, German; Nyomórugó VD-369A
