Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Staffelpreise - Druckfeder D-303

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

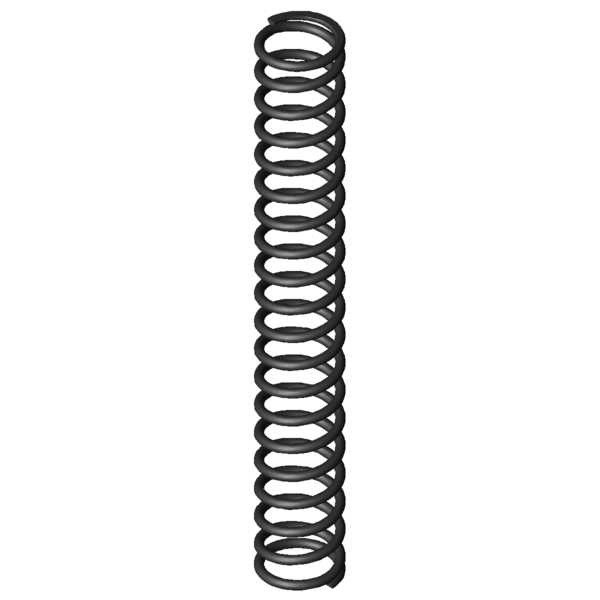

Produktbild Druckfeder D-303
Produktbild Druckfeder D-303
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-303

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 28,2 mm Äußerer Windungsdurchmesser
Dd 21 mm Dorndurchmesser
Dh 29,3 mm Hülsendurchmesser
L0 200 mm Ungespannte Länge der Feder
Lk 160,9 mm Knicklänge
Fn 454,771 N Höchstkraft der Feder
Ln 76,94 mm Kleinste Länge der Feder
sn 123,06 mm Größter Federweg bei statischer Belastung
Fndyn 397,269 N Dynamische Höchstkraft
Lndyn 92,5 mm Kleinste Länge dynamische Belastung
shdyn 40,28 mm Größter Federweg dynamische Belastung
S 10,638 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,696 N/mm Federrate
Gewicht 102,3562 g Gewicht des Artikels
Fntol 20,48 N (+/-) Toleranz für statische Höchstkraft
Fndtol 20,16 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,69 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Kraft-Weg-Berechnung Druckfeder D-303

Anfrageformular Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Anfrageformular Druckfeder D-303

Ähnliche Druckfedern im Umfeld der Druckfeder D-303 Federstahl Ø 3,2 x 25 x 200 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-303 EN 10270-1 3,2 28,2 200 454,771 76,94 123,06 18,5 3,696 100,0 | 100,0 | 100,0 | 100,0
VD-303 1.4310 3,2 28,2 200 390,601 76,94 123,06 18,5 3,174 92,9 | 100,0 | 92,9 | 85,9
VD-303A 1.4310 3,2 28,2 200 281,357 92,19 107,81 22,5 2,61 81,8 | 100,0 | 74,7 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-238A 27 195 0,564 EN 10270-1 79,863 53,37 141,63 50,9 | 85,2 | 52,2 | 15,3
D-239A-06 25 205,5 0,724 EN 10270-1 111,129 52,04 153,46 51,6 | 82,8 | 52,3 | 19,6
D-238 27 195 0,835 EN 10270-1 125,184 45 150 54,2 | 85,2 | 54,8 | 22,6
D-244A 22 200 0,906 EN 10270-1 126,551 60,25 139,75 54,2 | 80,2 | 57,9 | 24,5
D-247D-09 20 200 1,035 EN 10270-1 134,611 69,96 130,04 56,0 | 77,8 | 62,1 | 28,0
D-244 22 200 1,101 EN 10270-1 156,557 57,85 142,15 56,8 | 80,2 | 60,5 | 29,8
D-273A 27,5 240 1,132 EN 10270-1 186,417 75,31 164,69 58,3 | 86,3 | 57,9 | 30,6
D-268E 31 163 1,273 EN 10270-1 145,542 48,7 114,3 60,1 | 83,5 | 62,4 | 34,5
D-272A 27,5 165 1,377 EN 10270-1 140,68 62,81 102,19 60,1 | 86,0 | 57,0 | 37,3
D-273 27,5 240 1,377 EN 10270-1 235,001 69,3 170,7 61,8 | 86,3 | 61,9 | 37,3
D-288O 30 189 2,008 EN 10270-1 260,008 59,48 129,52 74,1 | 92,0 | 76,1 | 54,3
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 71,3 | 86,0 | 72,6 | 55,1
D-303A 28,2 200 3,039 EN 10270-1 327,58 92,19 107,81 87,3 | 100,0 | 79,8 | 82,2
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 84,4 | 91,5 | 74,3 | 87,3
D-303 28,2 200 3,696 EN 10270-1 454,771 76,94 123,06 100,0 | 100,0 | 100,0 | 100,0
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 84,9 | 88,0 | 79,1 | 87,5
D-334A 29 185 7,418 EN 10270-1 539,508 112,27 72,73 70,5 | 89,9 | 71,7 | 49,8
D-334 29 185 9,022 EN 10270-1 823,409 93,74 91,26 65,2 | 89,9 | 64,7 | 41,0
D-359A-09 34 206 13,053 EN 10270-1 1056,725 125,05 80,95 54,7 | 81,3 | 54,4 | 28,3
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 52,2 | 80,0 | 51,1 | 25,5
D-364A 30 180 18,111 EN 10270-1 761,233 137,97 42,03 50,0 | 82,7 | 46,9 | 20,4
D-364 30 180 22,027 EN 10270-1 1426,938 115,22 64,78 47,2 | 82,7 | 42,3 | 16,8
D-363A 30 160 24,697 EN 10270-1 1386,889 103,84 56,16 44,5 | 79,3 | 39,2 | 15,0
D-364R-18 28 170 44,238 EN 10270-1 1969,525 125,48 44,52 39,6 | 80,8 | 29,6 | 8,4
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-303

Ursprungsland: DE, German; Druckfeder D-303
