Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Staffelpreise - Druckfeder D-416

Bestellmenge Einzelpreis [EUR]
1 19,3600 EUR
2 15,4300 EUR
3 12,4800 EUR
7 10,6000 EUR
17 9,3700 EUR
37 8,2100 EUR
75 8,1200 EUR
125 8,1294 EUR
175 8,0396 EUR
250 7,8127 EUR
350 7,5650 EUR

Druckfeder Kaufen

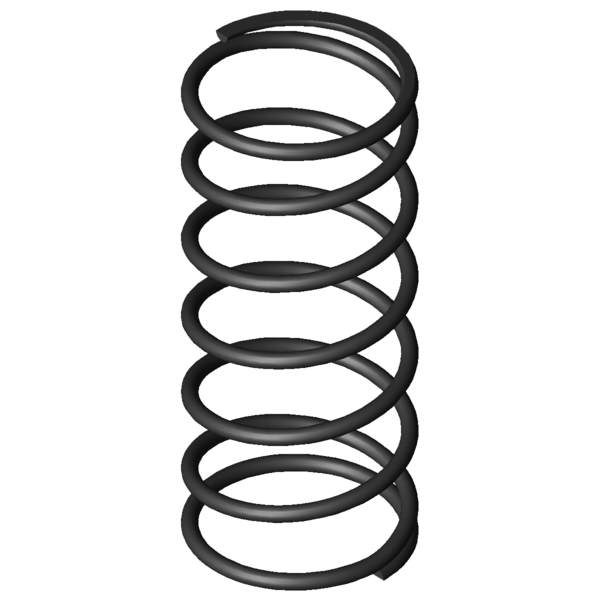

Produktbild Druckfeder D-416
Produktbild Druckfeder D-416
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-416

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 125 mm Mittlerer Windungsdurchmesser
De 135 mm Äußerer Windungsdurchmesser
Dd 112 mm Dorndurchmesser
Dh 140 mm Hülsendurchmesser
L0 315 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2101,663 N Höchstkraft der Feder
Ln 93,39 mm Kleinste Länge der Feder
sn 221,61 mm Größter Federweg bei statischer Belastung
Fndyn 2014,419 N Dynamische Höchstkraft
Lndyn 102,59 mm Kleinste Länge dynamische Belastung
shdyn 82,41 mm Größter Federweg dynamische Belastung
S 55,455 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,484 N/mm Federrate
Gewicht 1828,4853 g Gewicht des Artikels
Fntol 109 N (+/-) Toleranz für statische Höchstkraft
Fndtol 107 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,9 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 8,2 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AZ - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Kraft-Weg-Berechnung Druckfeder D-416

Anfrageformular Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Anfrageformular Druckfeder D-416

Ähnliche Druckfedern im Umfeld der Druckfeder D-416 Federstahl Ø 10 x 125 x 315 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-416 EN 10270-1 10 135 315 2101,663 93,39 221,61 5,5 9,484 100,0 | 100,0 | 100,0 | 100,0
VD-416 1.4310 10 135 315 1805,109 93,39 221,61 5,5 8,145 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-389E-14 105 350 3,057 EN 10270-1 773,724 96,94 253,06 57,9 | 79,3 | 62,2 | 32,2
D-389C 120 331 3,082 EN 10270-1 800,143 71,4 259,6 59,6 | 84,7 | 61,7 | 32,5
D-369G 78,3 310 3,44 EN 10270-1 671,948 114,65 195,35 56,5 | 73,1 | 60,1 | 36,3
D-414D-14 135 425 3,931 EN 10270-1 1180,726 124,64 300,36 64,8 | 88,0 | 65,0 | 41,5
D-414B 150 389 4,335 EN 10270-1 1293,327 90,67 298,33 66,9 | 87,0 | 67,9 | 45,7
D-389B 120 216 4,843 EN 10270-1 801,464 50,53 165,47 61,1 | 75,8 | 56,4 | 51,1
D-392 108 390 4,909 EN 10270-1 1390,586 106,74 283,26 68,1 | 80,3 | 72,2 | 51,8
D-414D-24 120 390 5,75 EN 10270-1 1554,735 119,6 270,4 75,0 | 86,6 | 78,0 | 60,6
D-414D-12 135 280 6,075 EN 10270-1 1172,521 87 193 76,2 | 93,0 | 71,4 | 64,1
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 73,6 | 81,0 | 68,7 | 71,0
D-414A 150 254 6,813 EN 10270-1 1292,708 64,25 189,75 77,4 | 86,9 | 73,6 | 71,8
D-391 108 260 7,587 EN 10270-1 1405,759 74,71 185,29 78,7 | 80,8 | 75,2 | 80,0
D-414D-22 120 255 8,886 EN 10270-1 1521,815 83,74 171,26 85,1 | 86,6 | 74,8 | 93,7
D-414G 100 332 9,337 EN 10270-1 1931,173 125,16 206,84 92,5 | 86,3 | 92,6 | 98,4
D-416 135 315 9,484 EN 10270-1 2101,663 93,39 221,61 100,0 | 100,0 | 100,0 | 100,0
D-414D-10 135 185 9,547 EN 10270-1 1175,116 61,91 123,09 79,3 | 82,9 | 55,7 | 99,3
D-462 150 330 10,098 EN 10270-1 2291,813 103,04 226,96 93,6 | 92,1 | 94,7 | 93,9
D-512 165 350 10,724 EN 10270-1 2544,866 112,69 237,31 87,2 | 85,1 | 88,0 | 88,4
D-474 125 375 11,844 EN 10270-1 2784,406 139,91 235,09 84,7 | 89,2 | 84,9 | 80,1
D-422 110 345 11,985 EN 10270-1 2621,783 126,25 218,75 86,5 | 90,9 | 89,4 | 79,1
D-522 135 420 13,355 EN 10270-1 3575,592 152,27 267,73 76,0 | 86,1 | 70,8 | 71,0
D-415 135 205 14,903 EN 10270-1 2061,019 66,7 138,3 77,4 | 88,4 | 80,2 | 63,6
D-472 125 250 18,305 EN 10270-1 2776,868 98,3 151,7 70,5 | 87,6 | 72,1 | 51,8
D-520 135 280 20,64 EN 10270-1 3570,736 107 173 68,4 | 90,7 | 68,5 | 45,9
D-484 100 290 24,891 EN 10270-1 3882,284 134,03 155,97 62,0 | 85,7 | 62,3 | 38,1
D-532 110 300 26,406 EN 10270-1 4055,782 146,4 153,6 61,1 | 86,7 | 60,6 | 35,9
D-518 135 180 32,435 EN 10270-1 3346,642 76,82 103,18 54,7 | 80,2 | 54,7 | 29,2
D-544 80 320 53,747 EN 10270-1 6652,56 196,23 123,78 47,2 | 80,3 | 43,7 | 17,6
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-416

Ursprungsland: DE, German; Druckfeder D-416
