Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Staffelpreise - Druckfeder D-423

Bestellmenge Einzelpreis [EUR]
1 32,5200 EUR
2 25,9100 EUR
3 24,1100 EUR
7 22,2200 EUR
17 20,7400 EUR
37 19,3000 EUR
75 18,6900 EUR
125 18,6018 EUR
175 18,4546 EUR
250 17,9059 EUR
350 17,0565 EUR

Druckfeder Kaufen

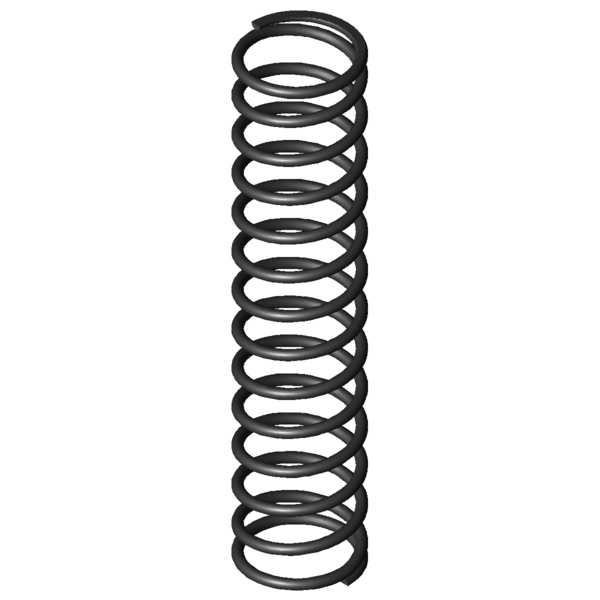

Produktbild Druckfeder D-423
Produktbild Druckfeder D-423
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-423

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 100 mm Mittlerer Windungsdurchmesser
De 110 mm Äußerer Windungsdurchmesser
Dd 88 mm Dorndurchmesser
Dh 114 mm Hülsendurchmesser
L0 500 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2638,563 N Höchstkraft der Feder
Ln 176,25 mm Kleinste Länge der Feder
sn 323,75 mm Größter Federweg bei statischer Belastung
Fndyn 2436,85 N Dynamische Höchstkraft
Lndyn 201 mm Kleinste Länge dynamische Belastung
shdyn 117,65 mm Größter Federweg dynamische Belastung
S 39,2 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 8,15 N/mm Federrate
Gewicht 2828,0573 g Gewicht des Artikels
Fntol 114 N (+/-) Toleranz für statische Höchstkraft
Fndtol 112 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 9,18 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Kraft-Weg-Berechnung Druckfeder D-423

Anfrageformular Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Anfrageformular Druckfeder D-423

Ähnliche Druckfedern im Umfeld der Druckfeder D-423 Federstahl Ø 10 x 100 x 500 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-423 EN 10270-1 10 110 500 2638,563 176,25 323,75 12,5 8,15 100,0 | 100,0 | 100,0 | 100,0
VD-423 1.4310 10 110 500 2266,25 176,25 323,75 12,5 7 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-389E-14 105 350 3,057 EN 10270-1 773,724 96,94 253,06 56,6 | 78,5 | 53,7 | 37,5
D-393A 108 630 3,091 EN 10270-1 1452,405 160,11 469,89 61,9 | 85,8 | 62,0 | 37,9
D-414D-16 135 515 3,182 EN 10270-1 1162,387 149,73 365,27 65,0 | 89,5 | 66,3 | 39,0
D-393 108 570 3,338 EN 10270-1 1403,939 149,44 420,56 64,9 | 88,6 | 65,1 | 41,0
D-374 69,3 500 3,469 EN 10270-1 1185,488 158,29 341,71 62,6 | 75,3 | 69,8 | 42,6
D-414D-14 135 425 3,931 EN 10270-1 1180,726 124,64 300,36 67,5 | 85,5 | 68,8 | 48,2
D-394D 98 400 4,579 EN 10270-1 1167 145 255 66,9 | 83,0 | 61,5 | 56,2
D-414D-26 120 460 4,655 EN 10270-1 1473,124 143,51 316,49 75,0 | 91,2 | 76,8 | 57,1
D-392 108 390 4,909 EN 10270-1 1390,586 106,74 283,26 71,9 | 85,4 | 70,1 | 60,2
D-414H 100 531 5,722 EN 10270-1 1935,088 192,84 338,16 82,1 | 91,7 | 84,5 | 70,2
D-414D-24 120 390 5,75 EN 10270-1 1554,735 119,6 270,4 76,1 | 86,6 | 71,2 | 70,5
D-417 135 475 6,136 EN 10270-1 2096,084 133,42 341,58 84,9 | 92,2 | 87,1 | 75,3
D-464 150 504 6,534 EN 10270-1 2331,017 147,24 356,76 85,8 | 87,8 | 89,5 | 80,2
D-476 125 550 8,054 EN 10270-1 2855,944 195,4 354,6 93,5 | 89,9 | 91,8 | 98,8
D-423 110 500 8,15 EN 10270-1 2638,563 176,25 323,75 100,0 | 100,0 | 100,0 | 100,0
D-429 90 540 10,755 EN 10270-1 3213,064 241,26 298,74 84,8 | 91,5 | 87,2 | 75,8
D-488 100 620 11,437 EN 10270-1 4050,469 265,83 354,17 79,0 | 87,5 | 78,3 | 71,3
D-422 110 345 11,985 EN 10270-1 2621,783 126,25 218,75 80,4 | 89,7 | 83,5 | 68,0
D-536 110 670 12,132 EN 10270-1 4605,304 290,41 379,59 74,8 | 86,0 | 71,3 | 67,2
D-486 100 420 16,926 EN 10270-1 3947,997 186,75 233,25 68,7 | 88,6 | 69,4 | 48,2
D-534 110 460 17,956 EN 10270-1 4596,568 204,01 255,99 68,5 | 91,8 | 68,2 | 45,4
D-546 80 460 36,316 EN 10270-1 6577,023 278,89 181,11 51,1 | 82,7 | 48,0 | 22,4
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-423

Ursprungsland: DE, German; Druckfeder D-423
