Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Staffelpreise - Druckfeder D-424

Bestellmenge Einzelpreis [EUR]
1 44,4600 EUR
2 35,8800 EUR
3 35,4200 EUR
7 32,5900 EUR
17 30,2500 EUR
37 27,4500 EUR
75 26,9000 EUR
125 26,8590 EUR
175 26,7340 EUR
250 26,6504 EUR
350 26,2023 EUR

Druckfeder Kaufen

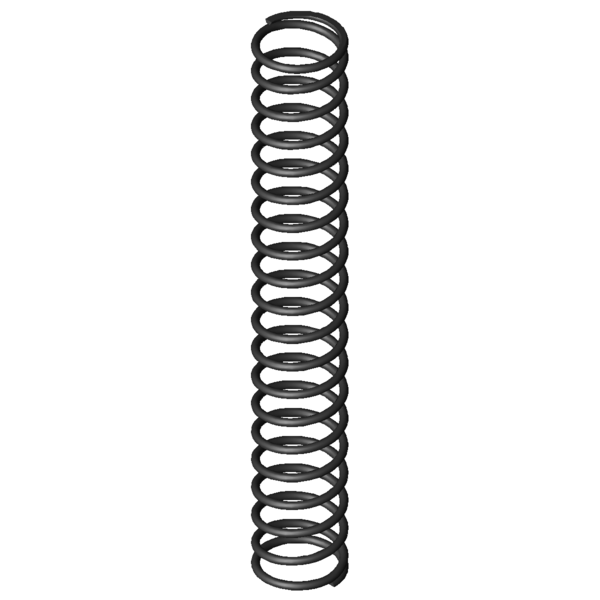

Produktbild Druckfeder D-424
Produktbild Druckfeder D-424
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-424

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 100 mm Mittlerer Windungsdurchmesser
De 110 mm Äußerer Windungsdurchmesser
Dd 88 mm Dorndurchmesser
Dh 114 mm Hülsendurchmesser
L0 730 mm Ungespannte Länge der Feder
Lk 553,15 mm Knicklänge
Fn 2636,36 N Höchstkraft der Feder
Ln 251,25 mm Kleinste Länge der Feder
sn 478,75 mm Größter Federweg bei statischer Belastung
Fndyn 2433,986 N Dynamische Höchstkraft
Lndyn 288 mm Kleinste Länge dynamische Belastung
shdyn 174,31 mm Größter Federweg dynamische Belastung
S 38,919 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,507 N/mm Federrate
Gewicht 3998,2879 g Gewicht des Artikels
Fntol 111 N (+/-) Toleranz für statische Höchstkraft
Fndtol 109 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 13 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Kraft-Weg-Berechnung Druckfeder D-424

Anfrageformular Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Anfrageformular Druckfeder D-424

Ähnliche Druckfedern im Umfeld der Druckfeder D-424 Federstahl Ø 10 x 100 x 730 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-424 EN 10270-1 10 110 730 2636,36 251,25 478,75 18,5 5,507 100,0 | 100,0 | 100,0 | 100,0
VD-424 1.4310 10 110 730 2264,358 251,25 478,75 18,5 4,73 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-369A 86,3 720 1,393 EN 10270-1 720,488 202,81 517,19 55,1 | 80,0 | 59,9 | 25,3
D-369 86,3 720 1,694 EN 10270-1 933,562 169 551 57,3 | 80,0 | 61,1 | 30,8
D-364U 105 494 1,757 EN 10270-1 691,406 100,47 393,53 53,8 | 75,4 | 54,2 | 31,9
D-389D 120 562 1,784 EN 10270-1 800,955 113,14 448,86 58,0 | 79,6 | 62,1 | 32,4
D-389E-16 105 500 2,079 EN 10270-1 756,827 135,98 364,02 56,0 | 78,0 | 52,4 | 37,8
D-394 108 835 2,256 EN 10270-1 1401,863 213,49 621,51 64,9 | 88,5 | 65,1 | 41,0
D-414C 150 658 2,51 EN 10270-1 1291,274 143,53 514,47 67,0 | 84,5 | 71,0 | 45,6
D-393A 108 630 3,091 EN 10270-1 1452,405 160,11 469,89 73,6 | 88,2 | 76,6 | 56,1
D-393 108 570 3,338 EN 10270-1 1403,939 149,44 420,56 72,2 | 85,4 | 70,5 | 60,6
D-418 135 690 4,173 EN 10270-1 2099,766 186,8 503,2 85,1 | 92,0 | 87,4 | 75,8
D-399 88 600 4,405 EN 10270-1 1757,757 201 399 78,6 | 80,7 | 75,0 | 80,0
D-466 150 730 4,443 EN 10270-1 2327,358 206,18 523,82 86,2 | 88,1 | 89,8 | 80,7
D-414D-26 120 460 4,655 EN 10270-1 1473,124 143,51 316,49 75,7 | 81,6 | 61,0 | 84,5
D-478 125 800 5,442 EN 10270-1 2837,224 278,64 521,36 93,8 | 90,1 | 92,4 | 98,8
D-424 110 730 5,507 EN 10270-1 2636,36 251,25 478,75 100,0 | 100,0 | 100,0 | 100,0
D-414H 100 531 5,722 EN 10270-1 1935,088 192,84 338,16 84,3 | 84,5 | 72,0 | 96,2
D-526 135 900 6,136 EN 10270-1 3662,222 303,19 596,81 82,6 | 82,0 | 76,1 | 89,7
D-476 125 550 8,054 EN 10270-1 2855,944 195,4 354,6 78,8 | 84,8 | 83,2 | 68,4
D-423 110 500 8,15 EN 10270-1 2638,563 176,25 323,75 80,3 | 89,5 | 83,8 | 67,6
D-524 135 620 9,082 EN 10270-1 3699,531 212,64 407,36 74,0 | 83,2 | 78,2 | 60,6
D-429 90 540 10,755 EN 10270-1 3213,064 241,26 298,74 69,6 | 85,3 | 72,2 | 51,2
D-488 100 620 11,437 EN 10270-1 4050,469 265,83 354,17 68,9 | 88,9 | 69,5 | 48,2
D-536 110 670 12,132 EN 10270-1 4605,304 290,41 379,59 68,5 | 91,7 | 68,3 | 45,4
D-534 110 460 17,956 EN 10270-1 4596,568 204,01 255,99 56,1 | 82,1 | 55,4 | 30,7
Anzahl der ähnlichen Metallfedern: 23
