Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Staffelpreise - Druckfeder D-428

Bestellmenge Einzelpreis [EUR]
1 28,6200 EUR
2 22,8000 EUR
3 21,1300 EUR
7 19,5000 EUR
17 18,2300 EUR
37 16,3700 EUR
75 16,0500 EUR
125 16,1241 EUR
175 15,9734 EUR
250 15,7036 EUR
350 14,8357 EUR

Druckfeder Kaufen

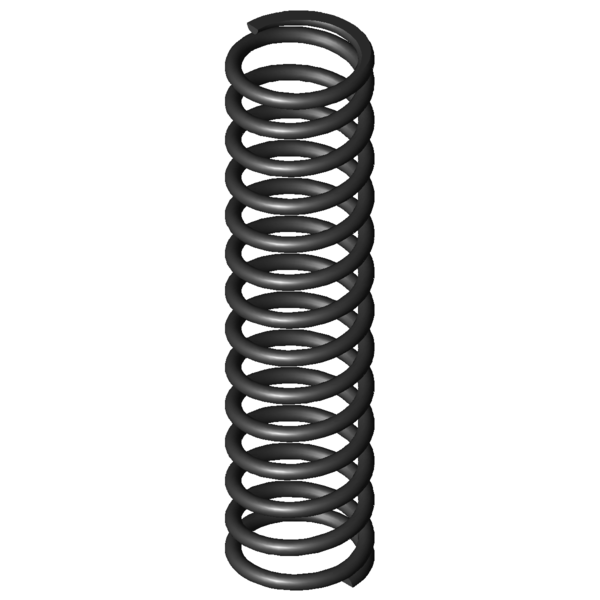

Produktbild Druckfeder D-428
Produktbild Druckfeder D-428
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-428

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 90 mm Äußerer Windungsdurchmesser
Dd 68 mm Dorndurchmesser
Dh 93 mm Hülsendurchmesser
L0 370 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 3191,553 N Höchstkraft der Feder
Ln 169,5 mm Kleinste Länge der Feder
sn 200,5 mm Größter Federweg bei statischer Belastung
Fndyn 2952,783 N Dynamische Höchstkraft
Lndyn 184,5 mm Kleinste Länge dynamische Belastung
shdyn 72,81 mm Größter Federweg dynamische Belastung
S 28,8 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 15,918 N/mm Federrate
Gewicht 2262,4458 g Gewicht des Artikels
Fntol 143 N (+/-) Toleranz für statische Höchstkraft
Fndtol 140 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,01 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Kraft-Weg-Berechnung Druckfeder D-428

Anfrageformular Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Anfrageformular Druckfeder D-428

Ähnliche Druckfedern im Umfeld der Druckfeder D-428 Federstahl Ø 10 x 80 x 370 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-428 EN 10270-1 10 90 370 3191,553 169,5 200,5 12,5 15,918 100,0 | 100,0 | 100,0 | 100,0
VD-428 1.4310 10 90 370 2741,211 169,5 200,5 12,5 13,672 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 51,4 | 77,3 | 55,2 | 21,8
D-389E-26 89 390 3,549 EN 10270-1 928,92 128,26 261,74 54,4 | 87,9 | 52,9 | 22,3
D-367 86,3 355 3,688 EN 10270-1 967,989 92,5 262,5 53,8 | 84,9 | 53,4 | 23,2
D-394D 98 400 4,579 EN 10270-1 1167 145 255 58,2 | 88,1 | 57,6 | 28,8
D-392 108 390 4,909 EN 10270-1 1390,586 106,74 283,26 58,0 | 86,1 | 57,2 | 30,8
D-389J 75 405 5,019 EN 10270-1 1286,281 148,71 256,29 57,5 | 81,6 | 59,3 | 31,5
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 57,3 | 77,3 | 62,2 | 32,3
D-389E-24 89 280 5,219 EN 10270-1 982,765 91,7 188,3 58,9 | 81,5 | 62,4 | 32,8
D-398 88 410 6,52 EN 10270-1 1753,88 141 269 65,0 | 89,3 | 64,7 | 41,0
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 62,8 | 83,0 | 63,2 | 42,3
D-399D 81 345 7,946 EN 10270-1 1562,981 148,29 196,71 70,4 | 87,7 | 73,5 | 49,9
D-414G 100 332 9,337 EN 10270-1 1931,173 125,16 206,84 75,8 | 89,9 | 78,7 | 58,7
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 72,9 | 84,9 | 73,5 | 60,2
D-422 110 345 11,985 EN 10270-1 2621,783 126,25 218,75 84,6 | 91,7 | 86,9 | 75,3
D-428 90 370 15,918 EN 10270-1 3191,553 169,5 200,5 100,0 | 100,0 | 100,0 | 100,0
D-486 100 420 16,926 EN 10270-1 3947,997 186,75 233,25 89,0 | 89,7 | 83,4 | 94,0
D-434 73 410 22,023 EN 10270-1 3864,709 234,51 175,49 82,6 | 90,5 | 85,1 | 72,3
D-427 90 255 23,409 EN 10270-1 3121,326 121,66 133,34 79,9 | 89,6 | 82,2 | 68,0
D-556 75 425 45,667 EN 10270-1 6741,389 277,38 147,62 60,0 | 84,6 | 60,5 | 34,9
D-544 80 320 53,747 EN 10270-1 6652,56 196,23 123,78 56,9 | 86,2 | 54,9 | 29,6
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-428

Ursprungsland: DE, German; Druckfeder D-428
