Detailseite Druckfedern: D-354 | Federstahl Ø 5 x 40 x 300 mm

Staffelpreise (Preisgruppe: AH)

BestellmengeEinzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

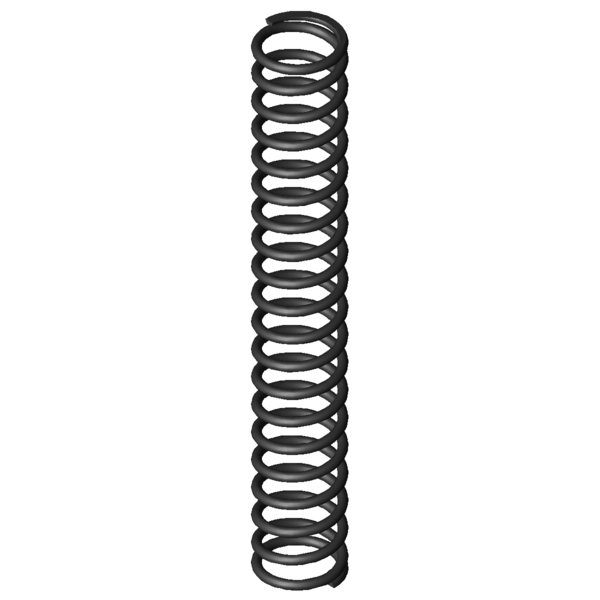

CAD-Bild Druckfedern D-354

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 45 mm Äußerer Windungsdurchmesser
Dd 34 mm Dorndurchmesser
Dh 46,5 mm Hülsendurchmesser
L0 300 mm Ungespannte Länge der Feder
Lk 231,88 mm Knicklänge
Fn 964,597 N Höchstkraft der Feder
Ln 120,63 mm Kleinste Länge der Feder
sn 179,37 mm Größter Federweg bei statischer Belastung
Fndyn 863,12 N Dynamische Höchstkraft
Lndyn 139,5 mm Kleinste Länge dynamische Belastung
shdyn 61,62 mm Größter Federweg dynamische Belastung
S 15,946 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,378 N/mm Federrate
Gewicht 399,8288 g Gewicht des Artikels
Fntol 42,64 N (+/-) Toleranz für statische Höchstkraft
Fndtol 41,91 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,24 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
