Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Staffelpreise - Druckfeder D-403

Bestellmenge Einzelpreis [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5120 EUR
175 5,4717 EUR
250 5,3171 EUR
350 5,0170 EUR

Druckfeder Kaufen

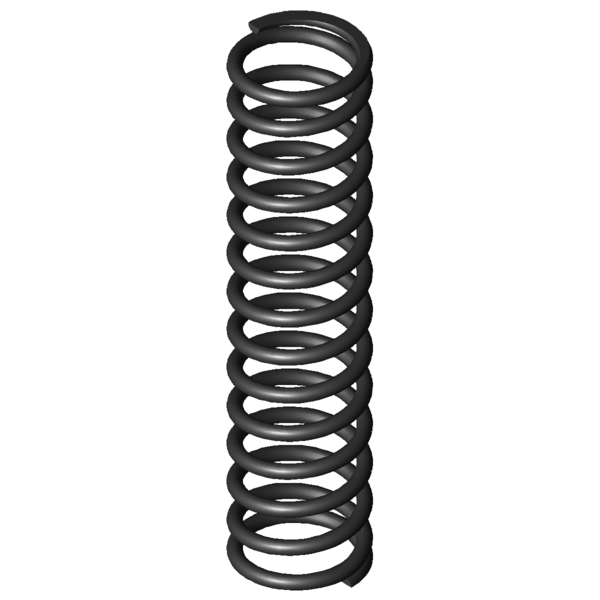

Produktbild Druckfeder D-403
Produktbild Druckfeder D-403
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-403

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 71 mm Äußerer Windungsdurchmesser
Dd 53,6 mm Dorndurchmesser
Dh 73,1 mm Hülsendurchmesser
L0 300 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2198,788 N Höchstkraft der Feder
Ln 135,3 mm Kleinste Länge der Feder
sn 164,7 mm Größter Federweg bei statischer Belastung
Fndyn 2029,268 N Dynamische Höchstkraft
Lndyn 148 mm Kleinste Länge dynamische Belastung
shdyn 58,21 mm Größter Federweg dynamische Belastung
S 23,36 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 13,35 N/mm Federrate
Gewicht 1140,2727 g Gewicht des Artikels
Fntol 99,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 98 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,02 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AT - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Kraft-Weg-Berechnung Druckfeder D-403

Anfrageformular Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Anfrageformular Druckfeder D-403

Ähnliche Druckfedern im Umfeld der Druckfeder D-403 Federstahl Ø 8 x 63 x 300 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-403 EN 10270-1 8 71 300 2198,788 135,3 164,7 12,5 13,35 100,0 | 100,0 | 100,0 | 100,0
VD-403 1.4310 8 71 300 1888,529 135,3 164,7 12,5 11,467 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 51,6 | 77,8 | 56,5 | 20,6
D-364E-16 70 335 2,779 EN 10270-1 650,875 100,81 234,19 52,1 | 85,6 | 50,0 | 20,8
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 50,2 | 75,4 | 53,8 | 21,4
D-342 68 275 2,996 EN 10270-1 623,505 66,87 208,13 53,2 | 83,3 | 53,7 | 22,4
D-369G 78,3 310 3,44 EN 10270-1 671,948 114,65 195,35 57,3 | 88,7 | 57,4 | 25,8
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 57,9 | 88,2 | 59,7 | 26,0
D-364J 60 341 3,715 EN 10270-1 831,004 117,33 223,67 54,7 | 80,4 | 55,7 | 27,8
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 56,3 | 77,8 | 60,7 | 30,5
D-364E-14 70 220 4,087 EN 10270-1 604,612 72,07 147,93 56,5 | 80,2 | 58,7 | 30,6
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 63,1 | 88,2 | 62,7 | 38,5
D-372 69,3 235 7,551 EN 10270-1 1173,856 79,54 155,46 71,8 | 84,9 | 73,9 | 56,6
D-399D 81 345 7,946 EN 10270-1 1562,981 148,29 196,71 76,2 | 91,5 | 77,4 | 59,5
D-389H 75 254 8,189 EN 10270-1 1289,187 96,56 157,44 75,8 | 88,9 | 77,1 | 61,3
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 82,9 | 91,9 | 84,9 | 71,8
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 100,0 | 100,0 | 100,0 | 100,0
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 69,8 | 90,4 | 70,3 | 48,8
D-433 73 285 32,594 EN 10270-1 3913,159 164,94 120,06 65,4 | 90,8 | 64,5 | 41,0
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 62,3 | 87,1 | 62,4 | 37,6
D-439 60 335 44,054 EN 10270-1 4606,402 230,44 104,56 56,9 | 84,7 | 55,6 | 30,3
D-496 75 300 45,519 EN 10270-1 5451,674 180,23 119,77 58,3 | 89,1 | 56,5 | 29,3
D-544 80 320 53,747 EN 10270-1 6652,56 196,23 123,78 54,0 | 83,1 | 54,1 | 24,8
D-554 75 295 67,587 EN 10270-1 6745,042 195,2 99,8 51,0 | 86,6 | 46,6 | 19,8
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-403

Ursprungsland: DE, German; Druckfeder D-403
